Assessing aerodynamic flutter instability in prismatic structures with rectangular cross sections

Resumo

Neste artigo estuda-se a ocorrência de instabilidade aerodinâmica por 'flutter' em estruturas prismáticas esbeltas de secção retangular. Considera-se um modelo com 2 graus de liberdade e obtém-se a sua formulação adimensional identificando-se um número mínimo de parâmetros adimensionais que regem a ocorrência de instabilidade por 'flutter' . Obtém-se uma muito boa concordância entre os resultados do modelo de 2 graus de liberdade e os resultados existentes na literatura. Este artigo tem 2 objetivos: (i) definir as condições para as quais estruturas esbeltas com secções retangulares podem instabilizar por 'flutter' sob a ação do vento e (ii) fornecer uma coleção alargada de resultados sob a forma de tabelas ou gráficos prontos a usar, cobrindo um largo número de casos, que proporciona aos projetistas de estruturas uma ferramenta que estes podem utilizar, a nível de pré-dimensionamento, para prever as velocidades críticas do vento que provocam a instabilidade por 'flutter' .

Abstract

This paper is dedicated to the study of the occurrence of 'flutter' instability in slender prismatic structures of rectangular cross section. A two degree of freedom model is considered and its non dimensional formulation is derived so that a minimum number of non dimensional parameters governing the occurrence of 'flutter' instability are put in evidence. A very good agreement has been obtained by comparing the results of the two degree of freedom model with the results available in the literature. The goal of this document is twofold: (i) to summarize the conditions for which slender structures with rectangular cross sections may get unstable by 'flutter' under the action of steady wind conditions and (ii) to supply a broad collection of data in the form of ready-to-use tables or graphics covering a wide range of cases, that provide a basis for designers to predict the critical wind velocities at the onset of 'flutter' instability.

Palavras-chave

Instabilidade aerodinâmica ; flutter ; Secções retangulares ; Derivadas seccionais de flutter

Keywords

Aerodynamic instability ; flutter ; Rectangular cross sections ; flutter derivatives

1. Introdução

A necessidade e a vontade de vencer grandes vãos tem levado ao projeto e construção de pontes cada vez mais leves e esbeltas. Este facto também tem sido encorajado pelo uso de novos materiais e de novas técnicas computacionais de cálculo. Neste tipo de estruturas o vento tem uma ação dominante: a grande flexibilidade de algumas pontes, especialmente as suspensas, tem levado à crescente preocupação dos projetistas com os fenómenos de instabilidade causados pelo vento. Pontes atirantadas são também particularmente vulneráveis à ação do vento, especialmente durante a fase construtiva [1] . Apesar dos grandes avanços feitos nas últimas décadas na compreensão da interação vento-estrutura, este assunto continua na ordem do dia.

Foi em 1940, com o colapso da ponte de Tacoma, que surgiram as primeiras preocupações com o potencial efeito instabilizante do vento. Inicialmente alguns investigadores pensaram que as causas do acidente tinham sido as grandes amplitudes do movimento geradas por ressonância: defendiam que o vento tinha produzido uma ação externa (excitação externa por «destacamento de vórtices») com uma frequência semelhante a uma das frequências naturais da estrutura. Na realidade o que aconteceu não foi um fenómeno de ressonância, de facto os registos indicam que, na altura do colapso da estrutura, o vento atuava com uma velocidade constante (68 km/h) e a frequência de destacamento de vórtices era 1 Hz enquanto a frequência de oscilação era 0,2 Hz (5 vezes menor) [2] . O fenómeno que originou o colapso da ponte de Tacoma foi uma autoexcitação aerodinâmica, usualmente designada como 'flutter' , que pode ser interpretada como devida a um «amortecimento efectivo negativo» (no grau de liberdade de torção).

O cálculo das condições que definem a ocorrência de instabilidade por 'flutter' em estruturas (tridimensionais) elásticas, prismáticas e esbeltas tem sido objeto de vários estudos, alguns deles baseados (parcialmente) em cálculos analíticos e outros completamente baseados no método dos elementos finitos.

Nos estudos semianalíticos admite-se que o movimento do tabuleiro pode ser decomposto numa soma finita de modos. As equações que regem o movimento podem ser escritas em função das coordenadas modais generalizadas. As forças aerodinâmicas generalizadas são definidas por integrais ao longo do vão das forças aerodinâmicas seccionais que se admite dependerem linearmente do estado (posição e velocidade) de cada secção transversal; os coeficientes destas funções lineares são as derivadas seccionais de 'flutter' , determinadas experimentalmente, que caracterizam as propriedades de rigidez e de amortecimento da interação vento-estrutura. Investiga-se a ocorrência de instabilidade por 'flutter' num único modo ou por coalescência de 2 modos de vibração (ambos os casos conduzem a um movimento oscilatório de amplitude crescente fisicamente associado à ocorrência de um amortecimento modal efetivo negativo). Os trabalhos [1] , [3] , [4] , [5] , [6] , [7]  and [8] seguem esta orientação analítica.

Um método alternativo consiste na análise de um modelo simplificado (com 2 graus de liberdade) que se pode considerar um caso particular do método referido no parágrafo anterior [8] . Estes modelos simplificados permitem obter boas aproximações para as velocidades críticas do vento, como também se conclui no presente artigo, e têm sido utilizados em variados estudos [9] , [10] , [11] , [12] , [13]  and [14] .

Outros autores preferem resolver um problema de valores e vetores próprios baseado num modelo de elementos finitos 3D da estrutura. O tabuleiro da ponte é discretizado em elementos finitos e as forças aerodinâmicas nodais são calculadas da forma usual. As forças aerodinâmicas dependem linearmente dos deslocamentos e velocidades generalizados, pelo que contribuem com matrizes aerodinâmicas de rigidez e de amortecimento (dependentes da velocidade do vento e da frequência de oscilação através das derivadas seccionais de 'flutter' ) que se subtraem às suas homólogas estruturais. Admitindo pequenas amplitudes das oscilações dinâmicas no início da ocorrência da instabilidade por 'flutter' , obtém-se um problema de valores e vetores próprios simétrico, mas que é não linear uma vez que os operadores matriciais dependem não linearmente dos valores próprios (frequências de oscilação). Agar [15] estudou o efeito do refinamento da malha de elementos finitos no valor da velocidade crítica do vento. Namibi et al. [16] mostraram que as menores velocidades críticas podem ser obtidas para valores não nulos do ângulo de incidência do vento e compararam a aproximação obtida pelo método dos elementos finitos com a obtida pelo método semianalítico [1] . Em [17] fez-se uma descrição pormenorizada e analisaram-se várias pontes atirantadas ou suspensas. Ge e Xiang [18] prestaram especial atenção às várias maneiras possíveis de obter as derivadas seccionais de 'flutter' . Mendes e Semião [19]  and [20] calcularam a velocidade crítica do vento para vários modelos de elementos finitos de pontes e compararam os resultados com os obtidos por meio de fórmulas simplificadas.

Vários autores têm continuado a dedicar-se à simulação numérica da aerodinâmica de pontes. Entre outros referem-se (i) os trabalhos de Fourestey e Piperno [21] e de Patro et al. [22] que resolvem numericamente as equações de Navier-Stokes para estudar o escoamento em torno de secções transversais de pontes, (ii) o trabalho de Lazzari [23] que analisa modelos de 2 ou 3 graus de liberdade de secções transversais de pontes no domínio do tempo e (iii) o de Diana et al. [24] que analisa numericamente modelos tridimensionais de uma ponte pelo método dos elementos finitos em que as forças aerodinâmicas atuantes no modelo se obtêm mediante testes apropriados realizados em túnel de vento.

O objetivo deste artigo é o de apresentar e discutir os resultados numéricos de um algoritmo [17] que permite obter as condições para a ocorrência de instabilidade aerodinâmica por 'flutter' em estruturas esbeltas. Implementa-se o algoritmo num modelo com 2 graus de liberdade. Utilizando o respetivo programa, constroem-se ábacos que permitem avaliar a suscetibilidade à instabilidade por 'flutter' de estruturas prismáticas com secções retangulares. Os resultados obtidos com o presente modelo de 2 graus de liberdade são comparados com os existentes na literatura obtidos em modelos com 2 ou 3 graus de liberdade. Uma das conclusões deste estudo é a consistência de resultados entre os modelos bi e tridimensionais existentes na literatura e o presente modelo simplificado de 2 graus de liberdade que permite validar os resultados numéricos obtidos para utilização no pré-dimensionamento de estruturas prismáticas esbeltas com secções retangulares.

Tanto quanto é do conhecimento dos autores, este estudo é o primeiro estudo numérico sistemático sobre a ocorrência de instabilidade por 'flutter' em estruturas esbeltas com secções retangulares sob a ação do vento. Determina-se a dependência da velocidade crítica do vento com (i) a esbelteza, (ii) o amortecimento estrutural, (iii) a razão entre as frequências naturais relevantes, (iv) o momento polar de inércia da secção transversal e (v) a massa da estrutura por unidade de comprimento. Este artigo oferece um conjunto de ábacos e tabelas que permitem determinar a velocidade crítica do vento que conduz à instabilidade por 'flutter' e que são úteis para o pré-dimensionamento deste tipo de estruturas.

Este artigo está organizado do seguinte modo: na Secção 2 apresenta-se a formulação adimensional de um modelo aeroelástico 2D identificando-se um conjunto de parâmetros adimensionais que controlam a ocorrência da instabilidade por 'flutter' e comparam-se as velocidades críticas obtidas com o algoritmo implementado com as existentes na literatura obtidas para o aerofólio de Theodorsen [25] e para pontes reais ou projetadas. Na Secção 3 apresentam-se os resultados de um grande número de simulações numéricas realizadas com valores dos parâmetros adimensionais na gama de valores correspondentes a pontes reais ou projetadas. Na Secção 4 trata-se da adequação dos modelos 2D para análise de 'flutter' em estruturas reais e sobre a influência dos vários parâmetros adimensionais relevantes no valor das velocidades críticas.

2. Modelos aeroelásticos 2D de prismas 3D

2.1. Formulação

Numa análise bidimensional (fig. 1 ) consideram-se 2 graus de liberdade parametrizados pelo deslocamento vertical h e pela rotação α . Neste caso particular a equação que rege o movimento do modelo pode ser escrita na forma

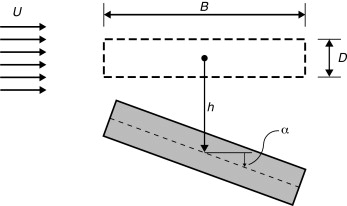

Figura 1. Um modelo de 2 graus de liberdade com as coordenadas generalizadas h (deslocamento vertical) e α (rotação).

$\left[{\begin{array}{cc}m&0\\0&I_{g}\end{array}}\right]\left\{{\begin{array}{c}{\ddot {h}}\\{\ddot {\alpha }}\end{array}}\right\}+\left[{\begin{array}{cc}c_{h}&0\\0&c_{\alpha }\end{array}}\right]\left\{{\begin{array}{c}{\dot {h}}\\{\dot {\alpha }}\end{array}}\right\}+\left[{\begin{array}{cc}k_{h}&0\\0&k_{\alpha }\end{array}}\right]\left\{{\begin{array}{c}h\\\alpha \end{array}}\right\}=\left\{{\begin{array}{c}L_{h}\\M_{\alpha }\end{array}}\right\},$

( 1)

em que m e I_g são, respetivamente, a massa e o momento polar de inércia por unidade de comprimento, k_h e k_α são, respetivamente, os coeficientes de rigidez linear e angular por unidade de comprimento, c_h e c_α são, respetivamente, os coeficientes de amortecimento linear e angular por unidade de comprimento e ${\textstyle ({\dot {\mbox{   }}})}$ , ${\textstyle ({\ddot {\mbox{   }}})}$ designam, respetivamente, as primeira e segunda derivadas em ordem ao tempo físico t . No caso de o centro de rigidez não coincidir com o centro de massa do modelo e se o grau de liberdade de deslocamento transversal (h ) for medido a partir do centro de rigidez, a matriz de massa deixa de ser diagonal [26] ; no caso de o grau de liberdade de deslocamento transversal ser medido a partir do centro de gravidade a matriz de massa mantém-se diagonal, mas a matriz de rigidez deixa de ser diagonal [14] . A força aerodinâmica de sustentação L_h e o momento aerodinâmico M_α (despreza-se a força de arrastamento) por unidade de comprimento são dadas por [27] :

$L_{h}={\frac {1}{2}}\rho U^{2}B\left(KH_{1}^{\ast }{\frac {\dot {h}}{U}}+KH_{2}^{\ast }{\frac {B{\dot {\alpha }}}{U}}+K^{2}H_{3}^{\ast }\alpha +K^{2}H_{4}^{\ast }{\frac {h}{B}}\right),$

( 2)

$M_{\alpha }={\frac {1}{2}}\rho U^{2}B^{2}\left(KA_{1}^{\ast }{\frac {\dot {h}}{U}}+KA_{2}^{\ast }{\frac {B{\dot {\alpha }}}{U}}+K^{2}A_{3}^{\ast }\alpha +K^{2}A_{4}^{\ast }{\frac {h}{B}}\right),$

( 3)

em que ${\textstyle K={\frac {B\omega }{U}}}$ é a frequência reduzida, ρ é a massa volúmica do ar, ω é a frequência angular de oscilação da estrutura, B é o comprimento da estrutura na direção do vento e U   é a velocidade do vento. Os coeficientes adimensionais ${\textstyle H_{i}^{\ast }}$ e ${\textstyle A_{i}^{\ast }}$ (i  = 1, . . . , 4), designados por derivadas seccionais de 'flutter'[19] , são funções de K e podem ser obtidos experimentalmente. Nalguns casos particulares (aerofólios) as derivadas seccionais de 'flutter' podem ser obtidas analiticamente [25] . No caso de o centro de rigidez não coincidir com o centro de massa do modelo, as forças aerodinâmicas (2) e (3) têm uma expressão diferente (ver [7] ).

Seguidamente transforma-se (1, 2, 3) num sistema de 2 equações diferenciais de segunda ordem adimensionais em termos dos deslocamentos generalizados adimensionais ${\textstyle u_{h}={\frac {h}{B}}}$ e u_α  = α . Utilizam-se as definições clássicas:

• ${\textstyle i={\sqrt {\frac {I_{g}}{m}}}}$ : raio de giração em relação ao centro de gravidade (a unidade imaginária i que satisfaz i²  = −1 não tem qualquer relação com i ),
• ${\textstyle \omega _{h}={\sqrt {\frac {k_{h}}{m}}}}$ , ${\textstyle \omega _{\alpha }={\sqrt {\frac {k_{\alpha }}{I_{g}}}}}$ : frequências angulares naturais, para velocidade do vento nula (U  = 0), do movimento de translação vertical e de rotação, respetivamente.

Para além disso, utilizando as seguintes definições

• τ  = ω_ht : tempo adimensionalizado,
• ${\textstyle q={\frac {\omega _{\alpha }}{\omega _{h}}}}$ : razão entre as 2 frequências naturais,
• ${\textstyle r={\frac {i}{B}}}$ : raio de giração adimensionalizado,
• ${\textstyle \mu ={\frac {\rho B^{2}}{2m}}}$ : coeficiente de massa adimensionalizado,
• ${\textstyle \zeta _{h}={\frac {c_{h}}{2m\omega _{h}}}}$ , ${\textstyle \zeta _{\alpha }={\frac {c_{\alpha }}{2I_{g}\omega _{\alpha }}}}$ : fatores de amortecimento associados ao movimento vertical e ao movimento de rotação, respetivamente,
• ${\textstyle v={\frac {U}{B\omega _{h}}}}$ : velocidade do vento adimensionalizada.

obtém-se o sistema de equações adimensionais que regem o movimento do modelo

${\begin{array}{c}\left[{\begin{array}{cc}1&0\\0&r^{2}\end{array}}\right]\left\{{\begin{array}{c}u_{h}^{{'}{'}}\\u_{\alpha }^{{'}{'}}\end{array}}\right\}+\\+\left[{\begin{array}{cc}2\zeta _{h}-\mu vKH_{1}^{\ast }&-\mu vKH_{2}^{\ast }\\-\mu vKA_{1}^{\ast }&2\zeta _{\alpha }qr^{2}-\mu vKA_{2}^{\ast }\end{array}}\right]\left\{{\begin{array}{c}u_{h}^{'}\\u_{\alpha }^{'}\end{array}}\right\}+\\+&\left[{\begin{array}{cc}1-\mu v^{2}K^{2}H_{4}^{\ast }&-\mu v^{2}K^{2}H_{3}^{\ast }\\-\mu v^{2}K^{2}A_{4}^{\ast }&q^{2}r^{2}-\mu v^{2}K^{2}A_{3}^{\ast }\end{array}}\right]\left\{{\begin{array}{c}u_{h}\\u_{\alpha }\end{array}}\right\}=\left\{{\begin{array}{c}0\\0\end{array}}\right\},\end{array}}$

( 4)

em função dos 6 parâmetros adimensionais q , r , μ , ζ_h , ζ_α , ${\textstyle v}$ , da frequência reduzida ${\textstyle K={\frac {\omega B}{U}}={\frac {1}{v}}{\frac {\omega }{\omega _{h}}}}$ e das 8 derivadas seccionais de 'flutter   ${\textstyle A_{i}^{\ast }}$ , ${\textstyle H_{i}^{\ast }}$ (i  = 1, . . . , 4). As derivadas de primeira e de segunda ordem em ordem ao tempo adimensionalizado τ   designam-se por ()′ e ${\textstyle (\quad )^{{'}{'}}}$ , respetivamente. O sistema dinâmico (4) pode ser transformado num sistema apenas com derivadas de primeira ordem se definirmos

$\left\{{\begin{array}{c}u_{h}^{'}\\u_{\alpha }^{'}\\\end{array}}\right\}=\left\{{\begin{array}{c}v_{h}\\v_{\alpha }\\\end{array}}\right\},\quad \left\{{\begin{array}{c}u_{h}^{{'}{'}}\\u_{\alpha }^{{'}{'}}\\\end{array}}\right\}=\left\{{\begin{array}{c}v_{h}^{'}\\v_{\alpha }^{'}\\\end{array}}\right\}.$

( 5)

Se em (4) efetuarmos as substituições indicadas anteriormente obtemos então um sistema de 4 equações diferenciais ordinárias de primeira ordem nas variáveis ${\textstyle (v_{h}(\tau ),v_{\alpha }(\tau ),u_{h}(\tau ),u_{\alpha }(\tau ))}$ . Admitindo uma solução exponencial do tipo (V_h , V_α , U_h , U_α ) exp(λτ ) obtém-se o problema não linear de valores e vetores próprios

$\left[{\begin{array}{cccc}(1+i\mu H_{1}^{\ast })\lambda +2\zeta _{h}&i{\frac {\mu }{r^{2}}}H_{2}^{\ast }\lambda &1+\mu H_{4}^{\ast }\lambda ^{2}&{\frac {\mu }{r^{2}}}H_{3}^{\ast }\lambda ^{2}\\i\mu A_{1}^{\ast }\lambda &(1+i{\frac {\mu }{r^{2}}}A_{2}^{\ast })\lambda +2\zeta _{\alpha }q&\mu A_{4}^{\ast }\lambda ^{2}&q^{2}+{\frac {\mu }{r^{2}}}A_{3}^{\ast }\lambda ^{2}\\-1&0&\lambda &0\\0&-1&0&\lambda \end{array}}\right]\left\{{\begin{array}{c}V_{h}\\V_{\alpha }\\U_{h}\\U_{\alpha }\end{array}}\right\}=\left\{{\begin{array}{c}0\\0\\0\\0\end{array}}\right\},$

( 6)

a partir do qual se obtêm as velocidades críticas do vento utilizando o algoritmo incremental/iterativo indicado por exemplo em [17] . O problema anterior pode ser escrito na forma

$(\lambda {\mbox{I}}_{4}+{\mbox{D}}(\lambda )){\mbox{x}}=0$

( 7)

em que I₄ designa a matriz identidade de 4 por 4 e a matriz

${\mbox{D}}(\lambda )=\left[{\begin{array}{cccc}i\mu H_{1}^{\ast }\lambda +2\zeta _{h}&i{\frac {\mu }{r^{2}}}H_{2}^{\ast }\lambda &1+\mu H_{4}^{\ast }\lambda ^{2}&{\frac {\mu }{r^{2}}}H_{3}^{\ast }\lambda ^{2}\\i\mu A_{1}^{\ast }\lambda &i{\frac {\mu }{r^{2}}}A_{2}^{\ast }\lambda +2\zeta _{\alpha }q&\mu A_{4}^{\ast }\lambda ^{2}&q^{2}+{\frac {\mu }{r^{2}}}A_{3}^{\ast }\lambda ^{2}\\-1&0&0&0\\0&-1&0&0\end{array}}\right].$

( 8)

No problema de valores e vetores próprios (6) ou {(7), (8)}, ${\textstyle \lambda =i{\frac {\omega }{\omega _{h}}}}$ . O caráter não linear de (6) (ou {(7), (8)}) resulta do facto de as derivadas seccionais de 'flutter   serem funções não lineares da frequência reduzida ${\textstyle K=-i{\frac {\lambda }{v}}}$ que, por sua vez, é função do valor próprio λ . As soluções de (1) são instáveis quando [28] :

• A parte real de um dos valores próprios com parte imaginária nula se torna positiva (pelo menos um Re(λ_j ) > 0). Neste caso o movimento cresce exponencialmente sem oscilação (Im(λ_j ) = 0), isto é, ocorre instabilidade por divergência .
• A parte real de um dos valores próprios com parte imaginária não nula se torna positiva (pelo menos um Im(λ_j ) ≠ 0 com Re(λ_j ) > 0). Neste caso o movimento cresce exponencialmente com oscilação (Im(λ_j ) ≠ 0), isto é, ocorre instabilidade por 'flutter' .

Na prática o 'flutter' em tabuleiros de pontes resulta da autoexcitação de um modo de oscilação, geralmente um modo de torção de baixa frequência. Envolve interação entre as forças elásticas, de amortecimento, de inércia e aerodinâmicas, que atuam fornecendo energia ao tabuleiro aumentando a amplitude da sua oscilação até níveis catastróficos.

2.2. Algoritmo incremental-iterativo

O problema de valores e vetores próprios não linear {(7), (8)} terá de ser resolvido de forma incremental e iterativa como se indica seguidamente:

A. Resolver o problema de valores e vetores próprios correspondente às vibrações livres amortecidas na ausência de vento (U  = 0), o que corresponde a anular todas as derivadas seccionais de 'flutter   ${\textstyle A_{l}^{\ast }}$ e ${\textstyle H_{l}^{\ast }}$ (l  = 1, . . . , 4) e a resolver o problema de vetores próprios clássico (λI₄  + D (0))x  = 0 . Do espetro do problema anterior importa reter os valores de λ que correspondam a frequências naturais com parte real positiva, as únicas com significado físico. Recordar que ω  = − iω_hλ (nota: i²  = −1). Inicialização do contador de soluções: j  = 0.

B. Atualização do contador de soluções: j  = j  + 1.

Para λ_j com Im(λ_j ) > 0 (correspondentes a frequências naturais com parte real positiva) inicia-se um processo incremental em que se aumenta a velocidade do vento U de 1 km/h em 1 km/h (de 0, 2(7) m/s em 0, 2(7) m/s) até um valor máximo U_M de 486 km/h (135 m/s). Os incrementos de U designam-se por ΔU .

B.1 Atualização do índice de incremento: i  ← i  + 1. Incremento da velocidade do vento U_i  = U_{i −1}  + ΔU .

Calcular o par (λ , ω )_i para a velocidade do vento U_i que corresponde a (λ , ω )₀  = (λ_j , ω_j ) para a velocidade do vento nula (este passo será pormenorizado mais adiante).

B.2 Verificar se Re(λ_i ) > 0 ⇔ Im(ω_i ) < 0.

Se Re(λ_i ) > 0 ⇔ Im(ω_i ) < 0 pára-se o processo iterativo pois já se atravessou a fronteira de 'flutter' da solução j :

$U_{jf}=U_{i}$

Se Re(λ_i ) < 0 ⇔ Im(ω_i ) > 0 retorna-se ao passo B.1.

C. Se j  < 4 regressar ao passo B com o objetivo de determinar a fronteira de 'flutter' das soluções m  ≥ j .

D. A velocidade crítica de 'flutter' será então:

$U_{f}={\underset {j}{min}}\lbrace U_{jf}\rbrace$

Pormenorização do passo B.1:

Inicialização do índice de iteração: k  = 0.

B.1. Atualização do índice de iteração: k  = k  + 1. Para a velocidade U_i , calcular ${\textstyle A_{l}^{\ast }}$ e ${\textstyle H_{l}^{\ast }}$ (l  = 1, . . . , 4) e formar a matriz dinâmica D (8) incluindo todos os termos aerodinâmicos.

B.1.1. Usando o programa Matlab, calcular os 4 valores próprios ${\textstyle \lambda _{ij}^{k}}$ (j  = 1, . . . , 4). Calcular também as frequências naturais complexas ${\textstyle \omega _{ij}^{k}=-i\lambda _{ij}^{k}}$ (o índice i pretende apenas relembrar que essas quantidades correspondem à velocidade do vento U_i ).

B.1.2. Comparar cada um dos ${\textstyle \lambda _{ij}^{k}}$ (j  = 1, . . . , 4) ou ${\textstyle \omega _{ij}^{k}}$ (j  = 1, . . . , 4) com o último λ ou ω obtido.

Se k  = 1 a comparação é:

$\vert \lambda _{ij}^{k}-\lambda _{i-1}\vert \quad ou\quad \vert \omega _{ij}^{k}-\omega _{i-1}\vert \quad (j=1,...,4).$

Se k  > 1 a comparação é:

$\vert \lambda _{ij}^{k}-\lambda _{i}^{k-1}\vert \quad ou\quad \vert \omega _{ij}^{k}-\omega _{i}^{k-1}\vert \quad (j=1,...,4).$

Selecionar o valor de ${\textstyle \lambda _{ij}^{k}}$ (ou ${\textstyle \omega _{ij}^{k}}$ ) que corresponda à menor diferença das comparações anteriores e designá-lo por ${\textstyle \lambda _{i}^{k}}$ (ou ${\textstyle \omega _{i}^{k}}$ ).

B.1.3. Comparar ${\textstyle \lambda _{i}^{k}}$ com ${\textstyle \lambda _{i}^{k-1}}$ ou ${\textstyle \omega _{i}^{k}}$ com ${\textstyle \omega _{i}^{k-1}}$ .

Se ${\textstyle \vert \lambda _{i}^{k}-\lambda _{i}^{k-1}\vert <TOL=10^{-6}}$ então a solução convergiu. Logo ${\textstyle \lambda _{i}=\lambda _{i}^{k}}$ e ${\textstyle \omega _{i}=\omega _{i}^{k}}$ , seguindo-se para B.2.

Se ${\textstyle \vert \lambda _{i}^{k}-\lambda _{i}^{k-1}\vert >TOL=10^{-6}}$ então regressar a B.1 para actualizar os ${\textstyle A_{l}^{\ast }}$ , ${\textstyle H_{l}^{\ast }}$ e a matriz D com ${\textstyle \lambda _{i}^{k}}$ .

2.3. Validação do algoritmo

A análise começou pelo caso clássico da secção de um aerofólio para a qual os coeficientes (derivadas seccionais de 'flutter' ) que caracterizam as forças aerodinâmicas (membro da direita da equação (1)) têm expressões analíticas [25]  and [27] . Os valores numéricos dessas derivadas seccionais de 'flutter' usados no cálculo do valor U_crit  =44,40 m/s da primeira linha da tabela 2 encontram-se listados na tabela Apêndice A.1 .

Testaram-se igualmente várias secções de tabuleiros de pontes cujas derivadas seccionais de 'flutter' existem na literatura; na tabela 1 indicam-se as propriedades mecânicas e geométricas utilizadas e nas tabelas Apêndice A.2 a Apêndice A.5 do Apêndice A encontram-se os valores numéricos usados nos cálculos dos valores de U_crit da tabela 2 . Nessa tabela comparam-se as velocidades críticas do vento obtidas com o presente algoritmo (U_crit ) com as existentes na literatura U_Estudo .

Tabela 1. Propriedades dos casos considerados na tabela 2

Exemplo	B (m)	m (kg/m)	Ig (kgm2 /m)	ζh , ζα	ωh (rad/s)	ωα (rad/s)
Aerofólio	30	25.000	2,8×106	0,002	0,5032	1,006
Ponte Golden Gate	28	35.000	4,4×106	0,03	0,547	1,206
P. Jiangyin	36,9	26.680	3,69×106	0,02	0,836	1,678
P. Gibraltar (proj.)	65	39.500	26,7×106	0,003	0,408	0,584
P. Tacoma	11,9	4.250	1,777×106	0,005	0,8168	1,257

Tabela 2. Velocidades críticas de 'flutter' obtidas com o algoritmo implementado e comparação com os valores da literatura

Exemplo	Estudo	Ucrit (m/s)	UEstudo (m/s)	Erro (%)
Aerofólio	[14]	44,40	44,01	0,9
Ponte Golden Gate	[13]	71,96	79,9	−10
P. Jiangyin	[29]	78,68	74,4	6
P. Gibraltar	[30]	70,84	66	7
P. Tacoma	[27]	10,64	12,6	−16

Analisando a tabela 2 conclui-se que o presente algoritmo conduziu a velocidades críticas do vento bastante próximas dos valores existentes na literatura; isto valida o algoritmo que foi usado para obter os ábacos referidos na próxima secção com o propósito de proporcionar aos projetistas uma ferramenta que estes possam utilizar, a nível de pré-dimensionamento, no estudo da estabilidade aerodinâmica de pontes. O facto de por vezes o erro relativo atingir os 10% pode dever-se a uma menos boa aproximação das derivadas seccionais de 'flutter' , especialmente nos casos em que estas foram obtidas experimentalmente. O método utilizado neste estudo para aproximar as derivadas seccionais de 'flutter' no algoritmo incremental/iterativo usa a função de interpolação interna do software Matlab [31] . No caso do aerofólio em que as derivadas seccionais de 'flutter' têm expressões analíticas a velocidade crítica de 'flutter' obtida neste estudo é muito semelhante ao valor da literatura [32]  and [14] .

3. Instabilidade por 'flutter' de prismas com secções transversais retangulares

Nesta secção mostra-se a variação das velocidades críticas do vento no instante em que se inicia a instabilidade por 'flutter' com os parâmetros adimensionais que regem o problema de valores e vetores próprios (6). Este estudo baseia-se nas referências [33]  and [34] onde se registam as derivadas seccionais de 'flutter   , obtidas experimentalmente, para prismas de secção retangular de esbelteza ${\textstyle {\frac {B}{D}}}$ variável (ver a fig. 1 ). Nas tabelas Apêndice B.1 a Apêndice B.3 registam-se os valores numéricos das 8 derivadas seccionais de 'flutter   para 3 valores diferentes da esbelteza ${\textstyle {\frac {B}{D}}=5,10,20}$ , em função da velocidade reduzida do vento ${\textstyle {\frac {2\pi }{K}}}$ , obtidos a partir de [33] . Neste estudo admitiu-se que os fatores de amortecimento estrutural dos movimentos de translacção vertical e de rotação são iguais: ζ_h  = ζ_α .

3.1. Esbelteza ${\textstyle {\frac {B}{D}}=5}$3.1. Esbelteza B D = 5 {\textstyle {\frac {B}{D}}=5}

A tabela Apêndice B.1 regista os valores numéricos das derivadas seccionais de 'flutter   , utilizados pelo programa desenvolvido no presente estudo no seu processo de interpolação, para a menos esbelta das secções retangulares (${\textstyle {\frac {B}{D}}=5}$ ). Realizando a análise numérica incremental/iterativa indicada na Secção 2.1 , obtiveram-se os gráficos das velocidades críticas de 'flutter' do vento representados nas figuras 2 , 3 e 4 para diferentes valores do coeficiente de amortecimento estrutural. Para esta esbelteza observa-se claramente que o aumento do amortecimento estrutural atrasa a ocorrência da instabilidade por 'flutter' uma vez que a partir das curvas homólogas das figuras 2 , 3 e 4 se obtêm maiores velocidades críticas à medida que se aumenta o amortecimento desde 0 na figura 2 até 2% na figura 4 (ver também [35] ); no entanto, este efeito é mais pronunciado quando o coeficiente de massa adimensionalizado μ é menor.

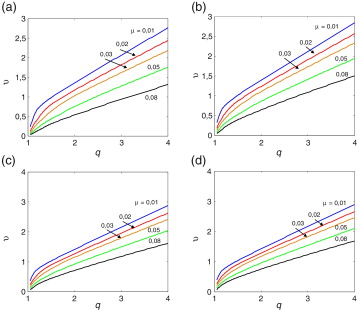

Figura 2. Velocidades de vento críticas adimensionais para a ocorrência de 'flutter' para secções retangulares de esbelteza B /D  = 5. Fatores de amortecimento ζh  = ζα  = 0. Raios de giração adimensionais (r ): (a) 0,3, (b) 0,4, (c) 0,5, (d) 0,6.

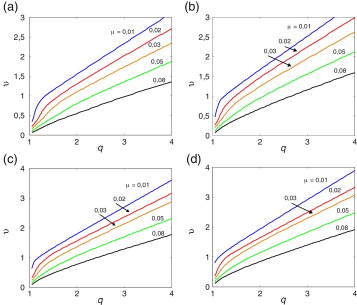

Figura 3. Velocidades de vento críticas adimensionais para a ocorrência de 'flutter' para secções retangulares de esbelteza B /D  = 5. Fatores de amortecimento ζh  = ζα  = 0, 01, Raios de giração adimensionais (r ): (a) 0,3, (b) 0,4, (c) 0,5, (d) 0,6.

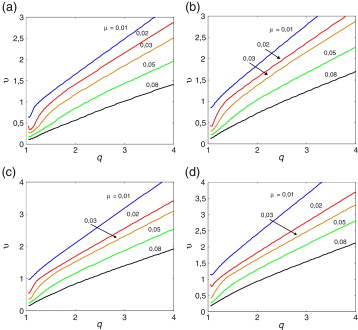

Figura 4. Velocidades de vento críticas adimensionais para a ocorrência de 'flutter' para secções retangulares de esbelteza B /D  = 5. Fatores de amortecimento ζh  = ζα  = 0, 02. Raios de giração adimensionais (r ): (a) 0,3, (b) 0,4, (c) 0,5, (d) 0,6.

3.2. Esbelteza ${\textstyle {\frac {B}{D}}=10}$3.2. Esbelteza B D = 10 {\textstyle {\frac {B}{D}}=10}

A tabela Apêndice B.2 regista os valores numéricos das derivadas seccionais de 'flutter' enquanto nas figuras 5 , 6 e 7 se representam os gráficos das velocidades críticas do vento em função dos vários parâmetros adimensionais, para uma esbelteza intermédia. Observa-se igualmente o efeito estabilizador do amortecimento estrutural.

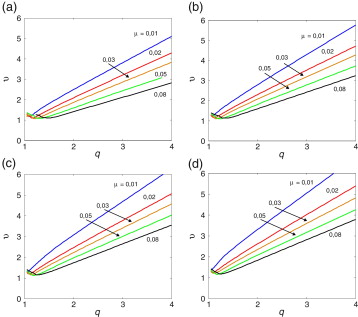

Figura 5. Velocidades de vento críticas adimensionais para a ocorrência de 'flutter' para secções retangulares de esbelteza B /D  = 10. Fatores de amortecimento ζh  = ζα  = 0. Raios de giração adimensionais (r ): (a) 0,3, (b) 0,4, (c) 0,5, (d) 0,6.

Figura 6. Velocidades de vento críticas adimensionais para a ocorrência de 'flutter' para secções retangulares de esbelteza B /D  = 10. Fatores de amortecimento ζh  = ζα  = 0,01. Raios de giração adimensionais (r ): (a) 0,3, (b) 0,4, (c) 0,5, (d) 0,6.

Figura 7. Velocidades de vento críticas adimensionais para a ocorrência de 'flutter' para secções retangulares de esbelteza B /D  = 10. Fatores de amortecimento ζh  = ζα  = 0,02. Raios de giração adimensionais (r ): (a) 0,3, (b) 0,4, (c) 0,5, (d) 0,6.

3.3. Esbelteza ${\textstyle {\frac {B}{D}}=20}$3.3. Esbelteza B D = 20 {\textstyle {\frac {B}{D}}=20}

Nesta secção apresentam-se os resultados obtidos para a secção retangular mais esbelta de todas as consideradas em [33] . A razão ${\textstyle {\frac {B}{D}}=20}$ é a que aproxima melhor a esbelteza de uma ponte real. A tabela Apêndice B.3 regista o valor das correspondentes derivadas seccionais de 'flutter' . As figuras 8 , 9 e 10 mostram os ábacos que permitem caraterizar a suscetibilidade à instabilidade por 'flutter' de prismas retangulares esbeltos; obtiveram-se figuras homólogas (não mostradas neste artigo) para aerofólios, utilizando o mesmo algoritmo, mas com derivadas seccionais de 'flutter   iguais às expressões analíticas de Theodorsen. Claramente, quando se vai de ${\textstyle {\frac {B}{D}}=5}$ para ${\textstyle {\frac {B}{D}}=20}$ as curvas aproximam-se das correspondentes ao aerofólio sendo as curvas para ${\textstyle {\frac {B}{D}}=20}$ já muito próximas das curvas correspondentes ao aerofólio. No entanto, as velocidades críticas de um aerofólio são maiores do que as da secção retangular com esbelteza B /D  = 20, o que sugere que a partir da formulação de Theodorsen se podem obter resultados não conservativos para pontes reais. O efeito benéfico do amortecimento estrutural também se verifica para esta esbelteza.

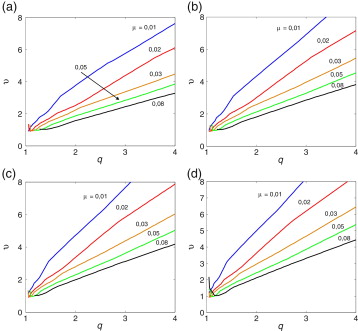

Figura 8. Velocidades de vento críticas adimensionais para a ocorrência de 'flutter' para secções retangulares de esbelteza B /D  = 20. Fatores de amortecimento ζh  = ζα  = 0. Raios de giração adimensionais (r ): (a) 0,3, (b) 0,4, (c) 0,5, (d) 0,6.

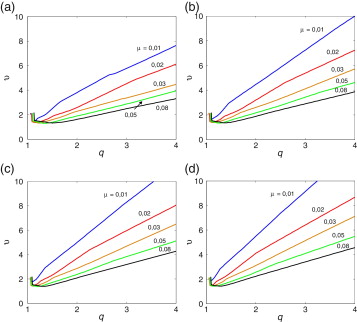

Figura 9. Velocidades de vento críticas adimensionais para a ocorrência de 'flutter' para secções retangulares de esbelteza B /D  = 20. Fatores de amortecimento ζh  = ζα  =0,01. Raios de giração adimensionais (r ): (a) 0,3, (b) 0,4, (c) 0,5, (d) 0,6.

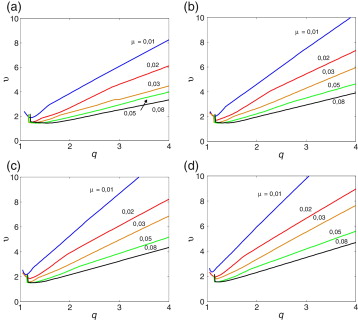

Figura 10. Velocidades de vento críticas adimensionais para a ocorrência de 'flutter' para secções retangulares de esbelteza B /D  = 20. Fatores de amortecimento ζh  = ζα  = 0,02. Raios de giração adimensionais (r ): (a) 0,3, (b) 0,4, (c) 0,5, (d) 0,6.

4. Conclusões

Neste artigo estuda-se a ocorrência da instabilidade por 'flutter' em estruturas prismáticas esbeltas sujeitas à ação do vento. O artigo fornece um alargado conjunto de resultados computacionais que são úteis para o pré-dimensionamento deste tipo de estruturas. Apresentam-se e discutem-se os resultados do algoritmo implementado. Realizam-se análises bidimensionais e comparam-se os respetivos resultados com os resultados existentes na literatura obtidos em simulações bi e tridimensionais. Apesar de na tabela 2 se registarem erros relativos de cerca de 10%, deve-se realçar a consistência e a validade dos resultados obtidos no presente estudo:

• Como seria de esperar, a velocidade crítica de 'flutter' diminui à medida que a estrutura se torna mais leve.
• O amortecimento estrutural tem um efeito estabilizador aumentando a velocidade crítica do vento (mais pronunciado para estruturas mais pesadas).
• A velocidade crítica de 'flutter' das secções retangulares diminui à medida que a sua esbelteza decresce.
• No caso bidimensional, a velocidade crítica de 'flutter' diminui à medida que a razão entre as frequências naturais de rotação e de translação se aproximam de um. Esta observação justifica o princípio utilizado em dimensionamento que consiste em afastar estas frequências.

Conflito de interesses

Os autores declaram não haver conflito de interesses.

Agradecimentos

Os autores agradecem ao doutor Arno Kirch da Universidade de Braunschweig, Alemanha, os esclarecimentos que permitiram melhorar o manuscrito.

Appendix A. Derivadas seccionais de 'flutter' dos casos da tabela 1

See tabela Apêndice Tabela Apêndice A.1 , Tabela Apêndice A.2 , Tabela Apêndice A.3 , Tabela Apêndice A.4  and Tabela Apêndice A.5 .

Tabela Apêndice A.1. Derivadas seccionais de 'flutter' para o aeroflio [14]

${\textstyle {\frac {2\pi }{K}}}$	${\textstyle H_{1}^{\ast }}$	${\textstyle H_{2}^{\ast }}$	${\textstyle H_{3}^{\ast }}$	${\textstyle H_{4}^{\ast }}$	${\textstyle A_{1}^{\ast }}$	${\textstyle A_{2}^{\ast }}$	${\textstyle A_{3}^{\ast }}$	${\textstyle A_{4}^{\ast }}$
0,00	0,00	0,00	0,00	1,57	0,00	0,00	0,05	0,00
1,00	−0,51	−0,37	−0,09	1,53	0,13	−0,03	0,07	0,01
2,00	−1,04	−0,71	−0,37	1,43	0,26	−0,07	0,14	0,04
3,00	−1,61	−1,01	−0,84	1,28	0,40	−0,12	0,26	0,07
4,00	−2,22	−1,26	−1,53	1,10	0,56	−0,19	0,43	0,12
5,00	−2,87	−1,43	−2,45	0,90	0,72	−0,27	0,66	0,17
6,00	−3,56	−1,54	−3,62	0,69	0,89	−0,36	0,95	0,22
7,00	−4,27	−1,59	−5,04	0,47	1,07	−0,48	1,31	0,28
8,00	−5,02	−1,56	−6,72	0,24	1,25	−0,61	1,73	0,33
9,00	−5,79	−1,47	−8,68	0,02	1,45	−0,76	2,22	0,39
10,00	−6,58	−1,32	−10,92	−0,20	1,65	−0,92	2,78	0,44
15,00	−10,80	0,29	−26,50	−1,25	2,70	−1,95	6,67	0,71
20,00	−15,31	3,09	−49,68	−2,17	3,83	−3,27	12,47	0,94
25,00	−19,99	6,83	−80,67	−2,97	5,00	−4,83	20,22	1,14

Tabela Apêndice A.2. Derivadas seccionais de 'flutter' para a ponte Golden Gate [13]

${\textstyle {\frac {2\pi }{K}}}$	${\textstyle H_{1}^{\ast }}$	${\textstyle H_{2}^{\ast }}$	${\textstyle H_{3}^{\ast }}$	${\textstyle H_{4}^{\ast }}$	${\textstyle A_{1}^{\ast }}$	${\textstyle A_{2}^{\ast }}$	${\textstyle A_{3}^{\ast }}$	${\textstyle A_{4}^{\ast }}$
0,00	−0,01	−0,01	−0,01	0,00	0,00	0,00	0,00	0,00
1,00	−0,55	−0,39	−0,44	−0,09	0,18	−0,08	0,08	0,03
2,00	−1,09	−0,78	−0,88	−0,19	0,36	−0,16	0,16	0,06
3,00	−1,64	−1,17	−1,32	−0,28	0,54	−0,23	0,23	0,09
4,00	−2,41	−1,39	−2,08	−0,50	0,70	−0,33	0,41	0,12
5,00	−3,22	−1,56	−2,92	-0,75	0,86	−0,43	0,61	0,14
6,00	−4,02	−1,69	−4,30	−0,98	1,03	−0,53	0,94	0,17
7,00	−4,79	−1,80	−5,77	−1,20	1,20	−0,62	1,29	0,20
8,00	−5,91	−1,98	−7,80	−1,25	1,44	−0,69	1,80	0,23
9,00	−6,98	−2,15	−9,78	−1,32	1,66	−0,77	2,30	0,26
10,00	−8,09	−2,21	−12,22	−1,60	1,85	−1,05	2,90	0,33
15,00	−13,14	−2,93	−28,86	−3,49	2,68	−1,54	6,66	0,67
20,00	−18,69	−3,76	−47,76	−5,76	3,66	−1,92	10,81	1,25
25,00	−24,33	−4,61	−67,01	−8,07	4,66	−2,31	15,05	1,84

Tabela Apêndice A.3. Derivadas seccionais de 'flutter' para a ponte de Jiangyin [29]

${\textstyle {\frac {2\pi }{K}}}$	${\textstyle H_{1}^{\ast }}$	${\textstyle H_{2}^{\ast }}$	${\textstyle H_{3}^{\ast }}$	${\textstyle H_{4}^{\ast }}$	${\textstyle A_{1}^{\ast }}$	${\textstyle A_{2}^{\ast }}$	${\textstyle A_{3}^{\ast }}$	${\textstyle A_{4}^{\ast }}$
0,00	−0,01	0,00	0,00	−0,01	0,00	0,00	0,00	0,00
1,00	−0,33	−0,22	−0,10	−0,47	0,10	−0,02	0,05	0,00
2,00	−0,67	−0,44	−0,20	−0,93	0,20	−0,04	0,10	0,00
3,00	−1,00	−0,58	−0,90	−1,40	0,30	−0,08	0,30	0,00
4,00	−1,73	−0,72	−1,60	−1,40	0,43	−0,12	0,50	0,00
5,00	−2,46	−0,76	−2,69	−1,40	0,56	−0,18	0,72	0,00
6,00	−3,20	−0,80	−3,80	−1,40	0,70	−0,24	0,94	0,00
7,00	−3,99	−0,84	−5,86	−1,86	0,80	−0,32	1,26	0,00
8,00	−4,80	−0,88	−8,00	−2,33	0,90	−0,40	1,60	0,00
9,00	−5,58	−0,92	−10,05	−2,79	1,00	−0,48	1,92	0,00
10,00	−6,40	−0,96	−12,20	−3,20	1,20	−0,56	2,26	0,00
15,00	−10,37	−1,16	−22,62	−5,18	2,19	−0,96	3,90	0,00
20,00	−14,40	−1,36	−33,20	−7,20	3,20	−1,36	5,56	0,00
25,00	−18,51	−1,57	−43,98	−9,25	4,23	−1,77	7,25	0,00

Tabela Apêndice A.4. Derivadas seccionais de 'flutter' para a ponte de Gibraltar [30]

${\textstyle {\frac {2\pi }{K}}}$	${\textstyle H_{1}^{\ast }}$	${\textstyle H_{2}^{\ast }}$	${\textstyle H_{3}^{\ast }}$	${\textstyle H_{4}^{\ast }}$	${\textstyle A_{1}^{\ast }}$	${\textstyle A_{2}^{\ast }}$	${\textstyle A_{3}^{\ast }}$	${\textstyle A_{4}^{\ast }}$
0,00	−0,01	0,00	0,00	0,00	0,00	0,00	0,00	0,00
1,00	−0,28	0,04	−0,04	0,00	0,06	−0,08	−0,02	0,06
2,00	−0,56	0,08	−0,08	0,00	0,12	−0,16	−0,04	0,12
3,00	−0,90	0,15	−0,20	−0,04	0,18	−0,22	−0,02	0,16
4,00	−1,30	0,25	−0,40	−0,12	0,24	−0,26	0,04	0,18
5,00	−1,69	0,35	−0,60	−0,20	0,30	−0,30	0,10	0,20
6,00	−1,86	0,41	−0,84	−0,24	0,38	−0,38	0,18	0,20
7,00	−2,02	0,47	−1,08	−0,28	0,46	−0,46	0,26	0,20
8,00	−2,24	0,55	−1,52	−0,31	0,53	−0,55	0,37	0,21
9,00	−2,51	0,65	−2,14	−0,33	0,59	−0,65	0,51	0,23
10,00	−2,80	0,75	−2,80	−0,35	0,65	−0,75	0,65	0,25
15,00	−4,32	1,23	−6,63	−0,73	1,26	−0,98	1,29	0,38
20,00	−6,00	1,90	−11,00	−1,40	2,10	−1,15	2,30	0,55
25,00	−7,71	2,58	−15,45	−2,08	2,96	−1,32	3,33	0,72

Tabela Apêndice A.5. Derivadas seccionais de 'flutter' para a ponte de Tacoma [27]

${\textstyle {\frac {2\pi }{K}}}$	${\textstyle H_{1}^{\ast }}$	${\textstyle H_{2}^{\ast }}$	${\textstyle H_{3}^{\ast }}$	${\textstyle H_{4}^{\ast }}$	${\textstyle A_{1}^{\ast }}$	${\textstyle A_{2}^{\ast }}$	${\textstyle A_{3}^{\ast }}$	${\textstyle A_{4}^{\ast }}$
0,00	0,00	0,00	0,00	0,00	0,00	0,00	0,00	0,00
1,00	−0,15	0,00	0,00	0,00	0,00	0,00	0,00	0,00
2,00	−0,30	0,00	0,00	0,00	0,00	0,00	0,00	0,00
3,00	−1,66	0,50	0,25	0,00	0,00	0,05	0,00	0,00
4,00	−3,00	1,00	0,50	0,00	0,00	0,10	0,00	0,00
5,00	−4,97	0,51	−0,98	0,00	0,00	0,20	0,00	0,00
6,00	−3,80	0,00	−2,50	0,00	0,00	0,30	0,00	0,00
7,00	−2,18	−1,96	−5,20	0,00	0,00	0,40	0,00	0,00
8,00	−0,50	−4,00	−8,00	0,00	0,00	0,50	0,00	0,00
9,00	0,48	−5,95	−10,68	0,00	0,00	0,60	0,00	0,00
10,00	1,50	−8,00	−13,50	0,00	0,00	0,70	0,00	0,00
15,00	6,46	−17,92	−27,14	0,00	0,00	1,20	0,00	0,00
20,00	11,50	−28,00	−41,00	0,00	0,00	1,70	0,00	0,00
25,00	16,63	−38,27	−55,12	0,00	0,00	2,21	0,00	0,00

Appendix B. Derivadas seccionais de 'flutter' de prismas de secção transversal retangular

See tabela Apêndice Tabela Apêndice B.1 , Tabela Apêndice B.2  and Tabela Apêndice B.3 .

Tabela Apêndice B.1. Valores de ${\textstyle H_{i}^{\ast }}$ e ${\textstyle A_{i}^{\ast }}$ para secções retangulares de esbelteza B /D  = 5

${\textstyle {\frac {2\pi }{K}}}$	${\textstyle H_{1}^{\ast }}$	${\textstyle H_{2}^{\ast }}$	${\textstyle H_{3}^{\ast }}$	${\textstyle H_{4}^{\ast }}$	${\textstyle A_{1}^{\ast }}$	${\textstyle A_{2}^{\ast }}$	${\textstyle A_{3}^{\ast }}$	${\textstyle A_{4}^{\ast }}$
0,00	0,00	0,00	0,00	0,00	0,00	0,00	0,00	0,00
1,25	−0,50	1,25	−0,50	−0,50	0,45	−0,31	0,31	−0,03
2,50	−1,25	2,50	−1,25	−1,00	0,75	−0,25	0,94	−0,19
3,75	−2,50	3,50	−2,25	−1,50	1,00	−0,19	1,00	−0,38
5,00	−3,75	4,00	−3,00	−2,00	1,13	0,00	1,25	−0,63
6,25	−5,50	5,00	−5,75	−2,25	1,18	0,63	1,56	−0,88
7,50	−6,50	6,25	−8,75	−2,50	1,13	1,13	1,75	−1,15
8,75	−8,25	7,25	−12,50	−2,75	1,08	1,88	1,94	−1,48
10,00	−9,50	8,00	−16,75	−2,75	0,93	2,63	1,88	−1,80
11,00	−11,00	10,00	−22,50	−3,75	1,00	3,75	2,13	−2,38
15,00	−15,00	12,50	−40,00	−4,50	0,00	6,25	1,25	−2,75
18,50	−21,00	16,25	−60,00	−5,00	−0,63	9,38	−0,63	−3,50
22,50	−25,00	26,25	−87,50	−6,50	−1,05	11,88	−2,50	-3,21

Tabela Apêndice B.2. Valores de ${\textstyle H_{i}^{\ast }}$ e ${\textstyle A_{i}^{\ast }}$ para secções retangulares de esbelteza B /D  = 10

${\textstyle {\frac {2\pi }{K}}}$	${\textstyle H_{1}^{\ast }}$	${\textstyle H_{2}^{\ast }}$	${\textstyle H_{3}^{\ast }}$	${\textstyle H_{4}^{\ast }}$	${\textstyle A_{1}^{\ast }}$	${\textstyle A_{2}^{\ast }}$	${\textstyle A_{3}^{\ast }}$	${\textstyle A_{4}^{\ast }}$
0,00	0,00	0,00	0,00	0,00	0,00	0,00	0,00	0,00
1,00	−0,25	0,00	−0,25	−0,03	0,13	−0,06	0,13	−0,01
2,00	−0,75	−0,13	−1,00	−0,04	0,30	−0,08	0,31	−0,03
3,00	−1,75	−0,08	−1,25	−0,15	0,50	−0,16	0,63	−0,04
4,00	−2,25	−0,05	−1,75	−0,40	0,55	−0,29	0,88	−0,08
5,00	−2,60	0,00	−2,50	−0,40	0,75	−0,35	1,00	−0,10
6,00	−3,50	0,13	−4,00	−0,45	0,95	−0,38	1,25	−0,18
7,00	−4,00	0,50	−5,50	−0,50	1,05	−0,31	1,75	−0,20
8,00	−5,50	1,25	−8,25	−0,70	1,25	−0,13	1,91	−0,23
9,00	−6,25	1,75	−11,75	−0,80	1,48	0,00	2,50	−0,24
10,00	−7,50	2,50	−15,00	−1,00	1,55	0,13	3,00	−0,28
15,00	−16,50	5,00	−37,50	−3,00	2,25	1,25	5,63	−0,50
20,00	−23,50	12,50	−72,50	−5,00	3,25	1,88	10,00	−0,75
25,00	−31,50	40,00	−260,00	−6,00	4,00	2,13	15,00	−1,00

Tabela Apêndice B.3. Valores de ${\textstyle H_{i}^{\ast }}$ e ${\textstyle A_{i}^{\ast }}$ para secções retangulares de esbelteza B /D  = 20

${\textstyle {\frac {2\pi }{K}}}$	${\textstyle H_{1}^{\ast }}$	${\textstyle H_{2}^{\ast }}$	${\textstyle H_{3}^{\ast }}$	${\textstyle H_{4}^{\ast }}$	${\textstyle A_{1}^{\ast }}$	${\textstyle A_{2}^{\ast }}$	${\textstyle A_{3}^{\ast }}$	${\textstyle A_{4}^{\ast }}$
0,00	0,00	0,00	0,00	0,00	0,00	0,00	0,00	0,00
1,00	−0,25	−0,13	−0,25	0,00	0,13	−0,06	0,25	0,00
2,00	−0,75	−0,25	−0,75	0,00	0,30	−0,13	0,50	−0,01
3,00	−1,25	−0,25	−1,25	−0,25	0,48	−0,25	0,63	−0,01
4,00	−2,00	−0,18	−1,75	−0,20	0,60	−0,38	0,88	0,00
5,00	−2,50	−0,15	−3,00	−0,15	0,76	−0,50	1,00	0,00
6,00	−3,25	−0,10	−4,50	−0,10	0,95	−0,63	1,25	0,04
7,00	−4,00	−0,08	−5,50	−0,05	1,08	−0,74	1,63	0,10
8,00	−5,50	−0,03	−8,00	−0.05	1.23	−0.81	1.88	0.20
9,00	−6,00	0,00	−10,75	−0.10	1.50	−0.94	2.50	0.25
10,00	−7,00	0,03	−13,50	−0.10	1.63	−1.13	3.13	0.30
11,00	−8,75	0,50	−15,00	−1.50	2.00	−1.25	4.38	0.50
15,00	−9,50	2,50	−27,50	−2.00	2.63	−1.88	6.25	0.75
18,50	−13,50	7,50	−90,00	−2.50	3.69	−2.19	10.63	0.88
22,00	−18,50	17,50	−129,40	−2.94	4.75	−3.40	16.10	1.00
25,00	−23,50	25,00	−175,00	−2.00	5.50	−4.63	21.88	1.00

References

1. [1] R. Scanlan, N.P. Jones; Aeroelastic analysis of cable-stayed bridges; . Journal of Structural Engineering, ASCE, 116 (2) (1990), pp. 279–297
2. [2] K.Y. Billah, R.H. Scanlan; Resonance, Tacoma Narrows bridge failure, and undergraduate physics textbook; American Journal of Physics, 59 (2) (1991), pp. 118–124
3. [3] M.S. Pfeil, R.C. Batista; Aerodynamic stability analysis of cable-stayed bridges; Journal of Structural Engineering, ASCE, 121 (12) (1995), pp. 1784–1788
4. [4] A. Jain, N.P. Jones, R.H. Scanlan; Coupled 'flutter' and buffeting analysis of long-span bridges  ; Journal of Structural Engineering, ASCE, 122 (7) (1996), pp. 716–725
5. [5] H. Katsuchi, N.P. Jones, R.H. Scanlan, H. Akiyama; Multi-mode 'flutter' and buffeting analysis of the Akashi-Kaikyo bridge  ; Journal of Wind Engineering and Industrial Aerodynamics (1998) 77&78:431-441
6. [6] N.P. Jones, R. Scanlan; Theory and full-bridge modeling of wind response of cable-supported bridges; Journal of Bridge Engineering, ASCE, 6 (6) (2001), pp. 365–375
7. [7] J.R. Banerjee; A simplified method for the free vibration and 'flutter' analysis of bridge decks  ; Journal of Sound and Vibration, 260 (2003), pp. 829–845
8. [8] X. Chen, A. Kareem; Identification of critical structural modes and 'flutter' derivatives for predicting coupled bridge 'flutter'; Journal of Wind Engineering and Industrial Aerodynamics, 96 (2008), pp. 1856–1870
9. [9] I. Robertson, S.J. Sherwin, P.W. Bearman; 'flutter' instability prediction techniques for bridge deck sections  ; International Journal for Numerical Methods in Fluids, 43 (2003), pp. 1239–1256
10. [10] C. Borri, C. Costa; Quasi-steady analysis of a two-dimensional bridge deck element; Computers and Structures, 82 (2004), pp. 993–1006
11. [11] B.D. Coller, P.A. Chamara; Structural non-linearities and the nature of the classic 'flutter' instability  ; Journal of Sound and Vibration, 277 (2004), pp. 711–739
12. [12] D. Qian; The 'flutter' of an airfoil with cubic structural and aerodynamic non-linearities  ; Aerospace Science and Technology, 10 (2006), pp. 427–434
13. [13] L. Caracoglia, P.P. Sarkar, F.L. Haan Jr., H. Sato, J. Murakoshi; Comparative and sensitivity study of 'flutter' derivatives of selected bridge deck sections, part 2: Implications on the aerodynamic stability of long-span bridges  ; Engineering Structures, 31 (2009), pp. 2194–2202
14. [14] A. Kirch, M. Clobes, U. Peil; Aeroelastic divergence and 'flutter' : critical comments on the regulations of EN 1991-1-4  ; Journal of Wind Engineering and Industrial Aerodynamics, 99 (2011), pp. 1221–1226
15. [15] T.J.A. Agar; Dynamic instability of suspension bridges; Computers and Structures, 41 (1991), pp. 1321–1328
16. [16] A. Namini, P. Albrecht, H. Bosch; Finite element-based 'flutter' analysis of cable-suspended bridges  ; Journal of Structural Engineering, ASCE, 118 (6) (1992), pp. 1509–1526
17. [17] Y.J. Ge, H. Tanaka; Aerodynamic 'flutter' analysis of cable-supported bridges by multi-mode and full-mode approaches  ; Journal of Wind Engineering and Industrial Aerodynamics, 86 (2000), pp. 123–153
18. [18] Y.J. Ge, H.F. Xiang; Computational models and methods for aerodynamic 'flutter' of long-span bridges  ; Journal of Wind Engineering and Industrial Aerodynamics, 96 (2008), pp. 1912–1924
19. [19] P.A.M. Mendes Comportamento Aerodinâmico de Estruturas Esbeltas. PhD thesis, Instituto Superior Técnico, Universidade Técnica de Lisboa, 1994. Tese para a obtenção de grau de doutor em engenharia civil.
20. [20] P.A.M. Mendes, e C.V. Semião. Numerical analysis of the aerodynamic stability of bridges. In F.M. Livesey A. Larsen, G.L. Larose, editor, Proceedings of the 10th International Conference on Wind Engineering (10ICWE), pages 987-992, 1999.
21. [21] G. Fourestey, S. Piperno; A second-order time-accurate ale lagrange-galerkin method applied to wind engineering and control of bridge profiles; Computer Methods in Applied Mechanics and Engineering, 193 (2004), pp. 4117–4137
22. [22] S. Patro, R. Selvam, H. Bosch; Adaptive h-finite element modeling of wind flow around bridges; Engineering Structures, 48 (2013), pp. 569–577
23. [23] M. Lazzari; Adaptive h-finite element modeling of wind flow around bridges; International Journal for Numerical Methods in Engineering, 62 (2005), pp. 1064–1104
24. [24] G. Diana, G. Fiammenghi, M. Belloli, e D. Rocchi; Wind tunnel tests and numerical approach for long span bridges: The Messina bridge; Journal of Wind Engineering and Industrial Aerodynamics, 122 (2013), pp. 38–39
25. [25] T. Theodorsen; General theory of aerodynamic instability and the mechanism of 'flutter' .  ; NACA Report 496, US National Advisory Committee for Aeronautics, Langley, VA, USA (1935)
26. [26] P. Hémon; Vibrations des Structures Couplées avec le Vent; École Polytechnique (2006)
27. [27] R. Scanlan, J. Tomko; Airfoil and bridge deck 'flutter' derivatives  ; Journal of the Engineering Mechanics Division, 97 (1971), pp. 1717–1737
28. [28] K. Huseyin; Vibrations and Stability of Multiple Parameter Systems; Noordhoff International Publishing (1978)
29. [29] M. Gu, R. Zhang, H. Xiang; Parametric study on 'flutter' derivatives of bridge decks  ; Engineering Structures, 23 (2001), pp. 1607–1613
30. [30] A. Larsen, J.H. Walther; Aeroelastic analysis of bridge girder sections on discrete vortex simulations; Journal of Wind Engineering and Industrial Aerodynamics, 67&68 (1997), pp. 253–265
31. [31] Matlab. MATLAB - The language of technical computing, 2012. [accessado em 23 Mar 2014] Disponível em: http://www.mathworks.com/products/matlab/ .
32. [32] ECCS. ECCS recommendations for calculating the effects of wind on constructions, 1987. European Convention for Constructional Steelwork, Technical Committee 12, Brussels, Belgium.
33. [33] M. Matsumoto; Aerodynamic damping of prisms; Journal of Wind Engineering and Industrial Aerodynamics, 59 (1996), pp. 159–175
34. [34] M. Matsumoto, Y. Taniwaki, R. Shijo; Frequency characteristics in various 'flutter' instabilities of bridge girders  ; Journal of Wind Engineering and Industrial Aerodynamics, 90 (2002), pp. 1973–1980
35. [35] G. Bartoli, C. Mannini; A simplified approach to bridge deck 'flutter'; Journal of Wind Engineering and Industrial Aerodynamics, 96 (2008), pp. 229–256
