1 Introducción

Los efectos de borde afectan a los resultados de los ensayos utilizados por la industria aeronáutica para determinar la resistencia de los laminados durante las certificaciones [1]. En los ensayos a pequeña escala se utilizan probetas de anchura finita que poseen bordes libres que se denominan cupones. Esto provoca que la resistencia de dichas probetas se vea reducida con respecto a la que mostraría en sus condiciones de servicio, donde en general, los bordes libres desaparecerían. Cada ensayo de certificación sobre cupones de laminados estará sometido en mayor o menor medida a los efectos de borde.

Para un mismo tipo de ensayo y una misma relación anchura-espesor de la probeta, esto es, para una misma relación de aspecto, el espesor de las láminas y la secuencia de apilamiento influirán en la resistencia de la misma. Diferentes estudios han analizado de manera experimental la influencia del espesor de las láminas [2] y la secuencia de apilamiento [2-3] en la resistencia de laminados cuasi-isótropos simétricos.

La reducción de resistencia que sucede en algunos casos podría explicarse por la existencia de tensiones interlaminares ocasionadas por los efectos de borde. En efecto, aunque el laminado sea habitualmente simétrico y por lo tanto isótropo en lo que a deformaciones se refiere, los efectos de acoplamiento de cada una de sus mitades constituyentes deben ser impedidos por las correspondientes tensiones interlaminares.

El desconocimiento sobre este fenómeno, a menudo, conduce a la utilización de modelos de Elementos Finitos para predecir el estado tensional en torno al borde libre. Lo que sucede es que se deben realizar modelos con un gran número de elementos que provocan un elevado coste computacional. Además, los modelos de Elementos Finitos incumplen las condiciones de equilibrio a partir de cierta distancia desde el borde libre [4]. Por otra parte, al ir progresivamente incrementando la densidad de elementos en las proximidades del borde, las soluciones numéricas parecen presentar una singularidad espuria.

Aunque se dispone de diferentes aproximaciones analíticas [5], hasta el momento no se ha encontrado un solución analítica exacta de las tensiones interlaminares que aparecen en la proximidad de los bordes libres de laminados cuasi-isótropos sometidos a tracción. Estas aproximaciones empiezan a perder precisión cuanto más cerca esté el punto de análisis con respecto al borde. Además algunas son de difícil reproducción y en ocasiones no se dispone de una solución analítica de forma cerrada.

En este trabajo se analiza la influencia del espesor de las láminas y de la secuencia de apilamiento en los ensayos de tracción sobre probetas rectangulares de laminados cuasi-isótropos simétricos mediante una expresión analítica obtenida al generalizar el procedimiento analítico descrito en [6]. Dicha solución es utilizada para evaluar la influencia del espesor y de la secuencia de apilamiento del laminado en las tensiones de borde.

2 Aproximación analítica

Un laminado cuasi-isótropo [θ1234]s es sometido a una carga de tracción nx en la dirección longitudinal del laminado como se puede observar en la Figura 1.

Captura de pantalla 2022-10-15 152504.png
Figura 1. Laminado cuasi-isótropo sometido a tracción.

El procedimiento analítico para resolver este problema se ha llevado a cabo en dos etapas. En la primera etapa, la mitad superior del laminado es extraída y analizada por separado. Cuando el laminado superior es analizado, éste presentaría una curvatura de torsión y dos curvaturas de flexión, debido a los efectos de acoplamiento. El sublaminado no presenta en realidad ninguna curvatura porque está restringida por el momento torsor y los momentos flectores inducidos por el sublaminado inferior.

Suponemos que la fuerza axial aplicada se reparte a partes iguales entre los dos sublaminados y que se distribuye uniformemente a través del ancho. Por lo tanto, el problema se ha reducido a un laminado cuasi-isótropo de 4 láminas sometido a una fuerza axial por unidad de longitud Nx = nx/4b y a unos momentos por unidad de longitud Ms, Mx y My a determinar, tal y como se observa en la Figura 2.

Captura de pantalla 2022-10-15 152538.png
Figura 2. Extracción del laminado superior.

La determinación de los momentos se lleva a cabo restringiendo las curvaturas de flexión y torsión en la ecuación constitutiva del laminado. Una vez conocidos los momentos resultantes, se pueden calcular las componentes de tensión en el plano, mediante la aplicación de la Teoría Clásica de Laminados. De esta manera se obtienen expresiones de las tensiones para cada capa k: σxxk (z), σyyk (z) y τxyk (z).

En una segunda etapa las tensiones fuera del plano se determinan integrando con respecto al espesor la derivada de la tensión tangencial en el plano en la ecuación (1) de equilibrio de tensiones.

(1)


Durante la integración se impone como condición la continuidad de tensiones interlaminares y la condición de contorno correspondiente a la cara superior del laminado, ambas definidas en la ecuación (2).

(2)


La numeración y la notación utilizada son las representadas en la Figura 3.

Captura de pantalla 2022-10-15 152610.png

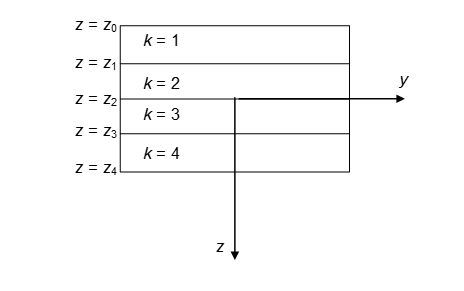

Figura 3. Láminas e intercaras del sublaminado superior.

3 Resultados

Se ha analizado un laminado con la siguiente relación de aspecto: (2b)/(8h) = 10. El material utilizado es AS4/3501-6, un compuesto de matriz epoxy reforzado con fibra de carbono, con las siguientes propiedades mecánicas [7]:

E1 = 147000 MPa, E2 = E3 = 10300 MPa

G12 = G13 = 7000 MPa, G23 = 3700MPa,

ν12 = ν13 = 0,27 y ν23 = 0,54

Para todos los casos, se han obtenido las tensiones interlaminares τxz en las intercaras entre láminas y en un punto cercano del borde, concretamente en el punto y/b = -0,95. Dichas tensiones se encuentran normalizadas con respecto a la tensión aplicada τxznorm = τxz (y/b=-0,95)/ σ0, siendo σ0=nx/(2b·8h).

3.1 Laminados [θ/-θ]s

Como referencia se van a utilizar los resultados obtenidos para un laminado [θ/-θ]s, que fueron determinados en [6] y se representan en la Tabla 1.

Tabla 1. Tensiones interlaminares en la intercara θ/-θ
Apilamiento τxznorm
[45/-45]s 1,53E-01
[30/-30]s 1,48E-01
[60/-60]s 9,88E-02


3.2 Laminados [θi/ θj/ θk/ θl]s

Se han analizado mediante la aproximación analítica los laminados cuasi-isótropos simétricos de la forma [θi/ θj/ θk/ θl]s, siendo (i,j,k,l) las 24 permutaciones posibles de {0,45,90,-45}. En realidad, sólo es necesario analizar 12, puesto que si en una secuencia de apilamiento cualquiera, intercambiamos las láminas correspondientes a 45º y -45º, las tensiones interlaminares no varían en valor absoluto.

Resulta conveniente aclarar que se mantiene el mismo material y la misma relación de aspecto que en el caso anterior, pero en este caso el espesor de las láminas es la mitad que en el caso de laminados angulares simétricos. Por lo tanto, la comparación de los resultados en ambos casos permite valorar la influencia del espesor de las láminas en el valor de las tensiones en el borde.

En la Tabla 2 se detallan los valores de tensiones interlaminares para cada secuencia de apilamiento en las tres intercaras.

Tabla 2. Tensiones interlaminares en [θi/ θj/ θk/ θl]s
Apilamiento τxznorm(z1) τxznorm(z2) τxznorm(z3)
[0/-45/90/45]s 2,43E-02 5,77E-02 5,57E-02
[0/90/-45/45]s 1,68E-02 2,60E-02 2,60E-02
[0/-45/45/90]s 1,59E-02 3,38E-02 1,59E-02
[-45/90/45/0]s 5,57E-02 5,77E-02 2,43E-02
[90/-45/45/0]s 1,59E-02 3,38E-02 1,59E-02
[-45/45/90/0]s 2,60E-02 2,60E-02 1,68E-02
[-45/90/0/45]s 6,79E-02 7,45E-02 6,79E-02
[90/-45/0/45]s 2,46E-02 5,86E-02 5,65E-02
[-45/0/90/45]s 6,79E-02 7,45E-02 6,79E-02
[90/0/-45/45]s 1,69E-02 2,60E-02 2,60E-02
[-45/45/0/90]s 2,60E-02 2,60E-02 1,69E-02
[-45/0/45/90]s 5,65E-02 5,86E-02 2,46E-02


Al comparar las Tablas 1 y 2, se puede observar como al reducir el espesor de la lámina a la mitad, las tensiones interlaminares se han reducido en un orden de magnitud.

Observando la Tabla 2, también se puede ver la influencia del orden de colocación de las láminas, puesto que existen secuencias donde los valores de las tensiones son mayores.

Concretamente las secuencias [-45/90/0/45]s y [-45/0/90/45]s presentan los mayores valores, y por lo tanto se espera que en ellas se inicie antes la delaminación desde el borde.

4 Conclusiones

Se demuestra analíticamente que cuanto menor es el espesor de las láminas, menores son las tensiones interlaminares inducidas por los efectos de borde.

Existen determinadas secuencias de apilamiento donde las tensiones son mayores. En dichas secuencias se prevé un inicio más temprano de la delaminación provocada por los efectos del borde.

Agradecimientos

Los autores desean agradecer la financiación de la Universidad del País Vasco UPV/EHU mediante el Proyecto de Investigación GIU16/51 dentro del programa de ayudas a Grupos de Investigación.
