J. Menéndeza, K. Fernándezb, F. Canoa, M. Zuazob,
aDepartamento de Protección contra impacto de rayos, Airbus Defence and Space, Av. de John Lennon s/n, 28906 Getafe, España
b Departamento de Termoplásticos, Fundación para la Investigación, Desarrollo y Aplicación de Materiales Compuestos (Fidamc), Av. Rita Levi Montalcini, 29, Tecnogetafe, 28906 Getafe, España
Comparativa del comportamiento a impacto de rayo entre materiales reforzados en fibra de carbono con matriz de resina termoestable y con matriz de resina termoplástica.
Menendez et al 2018a-image1.png
Historia del artículo:

Recibido 5 de Mayo 2017

En la versión revisada 5 de Mayo 2017

Aceptado 31 de Mayo 2017

Accesible online 21 de Junio 2017

Uno de los puntos débiles de las estructuras fabricadas en materiales reforzados con fibra de carbono y matriz termoestable es su comportamiento mecánico a impacto. Con el objetivo de mejorarlo se están probando materiales reforzados con fibra de carbono y matriz de resina termoplástica.

Además de las propiedades mecánicas existen otros factores a tener en cuenta antes de introducir cualquier material estructural en la construcción de una aeronave, como por ejemplo su comportamiento a impacto de rayo. Las propiedades de los materiales que influyen en este comportamiento son principalmente las eléctricas, térmicas y también mecánicas; que se ven afectadas al pasar de resinas termoestables a termoplásticas.

Dentro del programa Clean Sky Airbus Defence and Space ha realizado unos ensayos preliminares sobre paneles planos fabricados por Fidamc con un material reforzado en fibra de carbono y matriz de resina termoplástica con dos configuraciones distintas, tanto de laminado como de protección adicional (con y sin metalización)

El objetivo de los ensayos ha sido la evaluación y comparación de los daños obtenidos por impacto de rayo en paneles planos fabricados con materiales tradicionales (matriz termoestable) con los fabricados con nuevos materiales de matriz termoplástica. Se ha analizado tanto el daño físico resultante como las temperaturas generadas en el material (utilizando una cámara termo gráfica durante el ensayo) para así comparar el comportamiento térmico de la matriz termoplástica frente a la termoestable. En este artículo se recogen los trabajos realizados así como resultados y conclusiones.

Palabras clave:

Impacto de rayo

Termoplástico

Termoestable

Multifuncional

Comparison of lightning strike behavior between carbon fiber reinforced materials with thermoset resin matrix and thermoplastic resin matrix.
Menendez et al 2018a-image2.png
Keywords:

Lightning Strike

Thermoplastic

Thermoset

Multifunctional

One of the weak points of the structures made of carbon fibre reinforced materials and thermosetting matrix is its mechanical impact behavior. In order to improve it, materials reinforced with carbon fiber and thermoplastic resin matrix are under study.

In addition to the mechanical properties there are other factors to consider before introducing any structural material in the manufacturing of an aircraft, such as its lightning strike behavior. Materials properties that influence this behavior are mainly electrical, thermal and also mechanical; and these properties are modified from thermoset resins to thermoplastics.

Within the Clean Sky program Airbus Defense and Space has carried out preliminary tests on flat panels manufactured by Fidamc with a carbon fibre reinforced material and thermoplastic resin matrix with two different configurations, both layout and additional (with and without metallization)

The tests objective was the evaluation and comparison of the damages obtained after a lightning strike in flat panels made of traditional materials (thermoset matrix) with those made with new thermoplastic matrix materials. Both the mechanical damage and the temperatures generated in the material (using a thermal camera during the test) were analyzed in order to compare the thermal behavior of the thermoplastic matrix against the thermostable. This article shows the work done as well as results and conclusions.


1 Introducción

La incorporación de los materiales compuestos de fibra de carbono y matriz termoplástica en la industria aeronáutica es uno de los objetivos estratégicos perseguidos en los proyectos de investigación que se están desarrollando actualmente tanto a nivel nacional como a nivel internacional. En España, Airbus Defence and Space y Fidamc están colaborando en el proyecto de desarrollo del proceso de fabricación del revestimiento de un ala de un avión tipo C295, dentro del marco del Clean Sky II.

Antes de introducir cualquier material estructural en la fabricación de componentes aeronáuticos no sólo se deben tener en cuenta sus propiedades mecánicas sino también su comportamiento a factores ambientales como impacto de rayo, temperaturas de operación, hielo, vibraciones y ruido, entre otros.

Los daños obtenidos tras un impacto de rayo sobre una estructura dependen de diversos factores como las propiedades eléctricas, térmicas y mecánicas de los materiales; propiedades que pueden verse afectadas por el uso de matrices de resinas termoplásticas en lugar de las termoestables ampliamente utilizadas.

Dentro del programa Clean Sky II Airbus Defence and Space ha realizado unos ensayos de impacto de rayo sobre paneles planos fabricados por Fidamc con un material reforzado en fibra de carbono y matriz de resina termoplástica. El objetivo es evaluar y comparar los daños obtenidos con los típicos en materiales tradicionales con matriz de resina termoestable. Se ha analizado tanto el daño físico resultante como las temperaturas generadas en el material, utilizando una cámara termográfica durante el ensayo, para así comparar el comportamiento mecánico y térmico de la matriz termoplástica frente a la termoestable.

2 Definición del ensayo

Los parámetros a tener en cuenta tanto en la definición del ensayo como en el diseño de los especímenes a ensayar son los siguientes (ver referencia [1]):

  • Zonificación. Se define por la probabilidad de impacto de rayo y energía esperada según la referencia [1]
  • Materiales utilizados en la fabricación, espesores y laminado.
  • Material utilizado como protección contra impacto de rayo. Comúnmente una lámina de cobre expandido embebida en una resina o adhesivo compatible con la del material estructural.
  • Esquema de protección exterior. Habitualmente imprimaciones y pinturas.
  • Envejecimiento. Acondicionamiento en humedad y temperatura.

2.1 Zonificación

Una aeronave se clasifica en zonas según su probabilidad de recibir un impacto de rayo y la energía esperada siguiendo la normativa ED-91 [2].

En el caso del revestimiento de ala objeto de este proyecto, siguiendo la normativa se concluye que se encuentra en una zona 2A de impacto de rayo y 3 de conducción de corriente.

2.2 Configuración especímenes

Como práctica habitual se utilizan paneles planos en ensayos preliminares de impacto de rayo. Estos paneles han sido fabricados por Fidamc con los mismos materiales que se van a utilizar en el revestimiento del ala y una configuración representativa del caso más crítico desde un punto de vista de impacto de rayo.

El caso más crítico se define por el mínimo espesor que se puede encontrar en la pieza real (mínimo número de capas); y en cuanto a las condiciones de contorno, se tendrá en cuenta la mayor distancia entre costillas y/o largueros para simular el apoyo/empotramiento de los paneles al banco de ensayo. En este caso 500 mm entre costillas.

Para el caso del revestimiento del ala el menor espesor obtenido en su pre-dimensionado es de 2 mm aproximadamente; con el objetivo de evaluar el límite tecnológico se decidió ensayar paneles con un espesor menor, de 1 mm aproximadamente, en caso de ser necesaria una disminución de espesores.

Por lo tanto los paneles ensayados son de dimensiones de 500 mm x 700 mm y espesores teóricos de 2 mm y 1 mm.

Se han ensayado paneles con y sin material de protección contra impacto de rayo. La protección seleccionada es una lámina de cobre expandida de 73 g/m2, utilizada típicamente en componentes aeronáuticos en zona 2A, embebida en unos film de PEEK.

2.3 Esquema de protección exterior

Los componentes aeronáuticos situados en el exterior de la superficie de una aeronave deben ser protegidos frente a corrosión, rayos ultravioleta, absorción de humedad y también por motivos cosméticos.

Los materiales utilizados para protegerlos (imprimaciones, pinturas y/o adhesivos) son dieléctricos y se ha observado que el espesor de esta capa de protección tiene una influencia relevante en los daños obtenidos tras un impacto de rayo.

En la definición de los paneles de ensayo se han utilizado los mismos materiales de protección superficial seleccionados para el componente real y el rango de espesores definido para estos componentes dieléctricos en los paneles de ensayo es de 330μ a 400μ.

2.4 Envejecimiento

Debido a las condiciones ambientales a las que se somete una aeronave durante su ciclo de vida es necesario evaluar la influencia de la temperatura y humedad en los daños obtenidos por impacto de rayo.

Dentro de este proyecto se han ensayado dos paneles previamente sometidos a un proceso de acondicionamiento a humedad relativa del 90% y temperatura 80ºC en cámara climática siguiendo la norma EN2823 [3] hasta alanzar un nivel de saturación del 60%.

Se puede ver en la tabla 1 un resumen de los paneles ensayados.

Tabla 1. Definición de los paneles a ensayar


Panel ID Espesor teórico (mm) Lámina de cobre expandida (73g/m2) Envejecido
T1 2
T2 2 X
T3 2 X
T4 2 X X
T5 1
T6 1 X


3 Fabricación

3.1 Introducción

El revestimiento del ala a fabricar dentro del Clean Sky II es una pieza de más de 4 metros de longitud, rigidizada por elementos longitudinales. Su fabricación se va a llevar a cabo mediante consolidación in situ, con una máquina de laminación automática AFP (Automatic Fiber Placement). El cabezal de laminación de la máquina es un desarrollo conjunto llevado a cabo entre Fidamc y MTorres. Con esta tecnología se lamina y se integran los rigidizadores en un solo paso. Gracias a este proceso se elimina la etapa de autoclave, necesaria en la fabricación con material compuesto termoestable y en algunos procesos de termoplástico, consiguiendo reducir los tiempos y costes de fabricación, y los consumos energéticos. El proceso de consolidación se lleva a cabo mediante calentamiento con una fuente láser y presión mediante un rodillo elastomérico.

El láser empleado es un láser de diodo con scanner de Rofin con potencia de 500 W y longitudes de onda de 800 – 1000 nm. El láser se encarga de calentar un área del material soporte y un área del material de aporte el tiempo necesario para que el polímero funda y se produzca la difusión de cadenas necesaria para la correcta unión de las láminas.

El material utilizado en el proyecto es fibra de carbono con resina termoplástica de PEEK de Cytec (Solvay), APC2/AS4.

La máquina puede encintar tows de dos anchos, 6.35 y 12.7 mm. Las condiciones de trabajo para este material son temperaturas entre 370 - 400ºC y presiones de por debajo de 35 bares.

Los rigidizadores se van a fabricar mediante laminación manual y termoconformado. El proceso de laminación manual emplea el mismo material pero de mayor ancho y del mismo modo aplica presión y temperatura para conseguir la consolidación del material, a la vez que le aporta la geometría final a la pieza.

3.2 Proceso de fabricación de los paneles

Los paneles fabricados en la primera etapa del proyecto se han llevado a cabo mediante el procedimiento manual, empleando cinta unidireccional de Cytec, APC2/AS4, de 300 mm de ancho. Las dimensiones de los paneles son 500 x 700 mm y se han utilizado dos secuencias de laminado diferentes, de 8 y 15 capas, con espesores de 1.08 y 2.025 mm, representativas de los laminados del revestimiento del ala: Las secuencias son las siguientes:

Laminado 1: (+45/-45/0/90/-45/+45/0/0/0/+45/-45/90/0/-45/+45)

Laminado 2: (+45/-45/0/90/90/0/-45/+45)

Se han fabricado un total de 6 paneles, 3 de ellos con protección frente al rayo y 3 de ellos sin protección, utilizados como referencia. Los paneles se han pintado y se han sometido a condiciones de envejecimiento como se muestra en la tabla 1.

El esquema del laminado es el que se muestra en la figura 1.

Menendez et al 2018a-image5-c.png

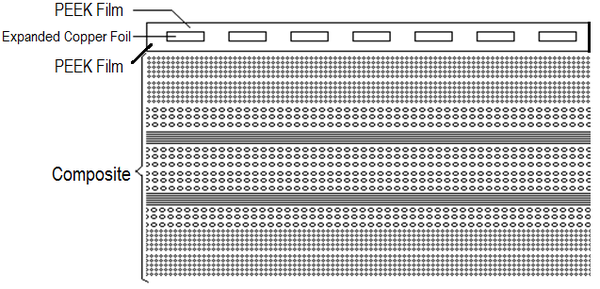

Figura 1. Esquema de un corte transversal del laminado.

La protección utilizada es una lámina de cobre expandido de Dexmet de 73 g/m2.

Para incorporar la protección a los paneles es necesario realizar una impregnación de la lámina de cobre con film de PEEK de 0.003” de espesor, por cada cara. El film de PEEK es de CS Hyde Company.

El proceso de laminación de los paneles se realiza con patrones unidos mediante puntos de soldadura y consolidados en estufa con un ciclo de temperatura y vacío, 2 h a 400ºC y -0.8 bares, con una velocidad de calentamiento y enfriamiento de 1 a 10ºC/min, según el esquema que se muestra en la figura 2.

Menendez et al 2018a-image6.png

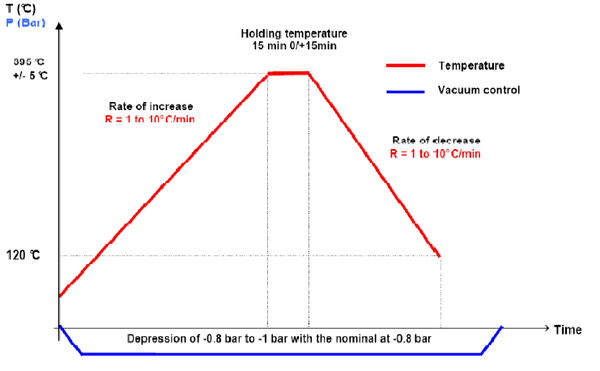

Figura 2. Gráfica del ciclo de consolidación.

Para llevar a cabo el ciclo de estufa, se realiza una bolsa de vacío al laminado, utilizando materiales auxiliares de alta temperatura. La bolsa se realiza sobre un útil que lleva un agenta desmoldeante, el laminado, kapton como película separadora, fibra de vidrio como aireador y otra lámina de kapton y masilla para el cierre de la bolsa. En la figura 3 se muestra el esquema de bolsa de vacío y una imagen de una bolsa antes del ciclo de consolidación.

Menendez et al 2018a-image7.png

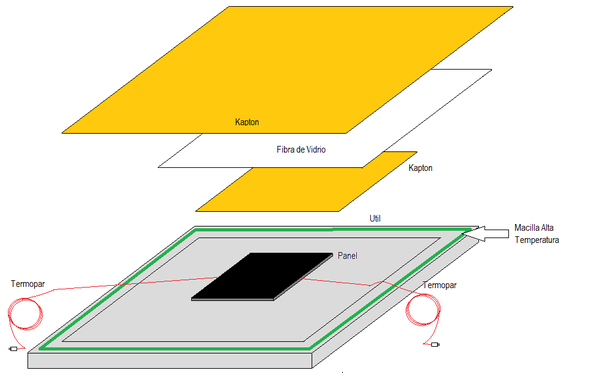

Figura 3. Esquema de una bolsa de vacío.

Menendez et al 2018a-image8-c.png

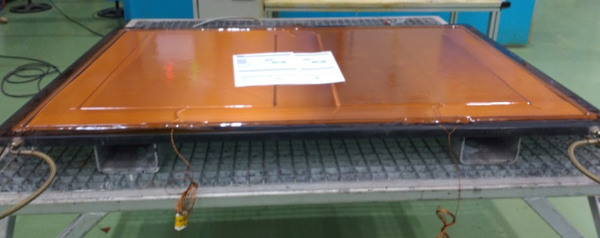

Figura 4. Bolsa de vacío terminada.

El registro de panel se realiza incluyendo termopares. La protección se incorpora al laminado una vez impregnada con los films de PEEK, mediante el mismo ciclo de consolidación.

El la figura 5 se muestra una imagen real de cómo la lámina de cobre expandida queda cubierta por el PEEK.

Menendez et al 2018a-image9-c.png

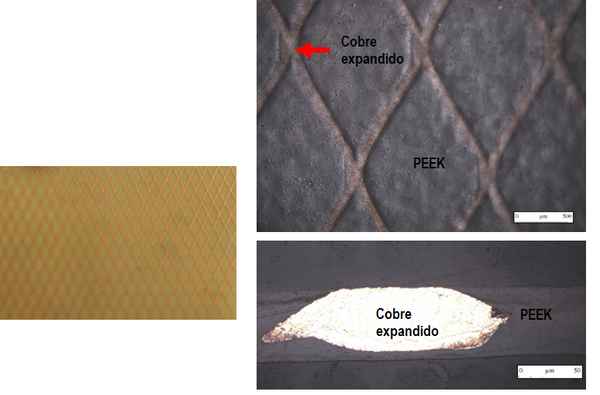

Figura 5. . Izq. Imagen de la lámina de cobre expandida tras la impregnación con PEEK. Dcha. arriba, macrografía de la lámina de cobre. Dcha. abajo, macrografía del corte trasversal de la lámina.

Tras el ciclo de consolidación, los paneles son sometidos a inspección dimensional y a ultrasonidos. Y finalmente son pintados si así lo requieren según tabla 1.


Menendez et al 2018a-image10.png
Menendez et al 2018a-image11.png

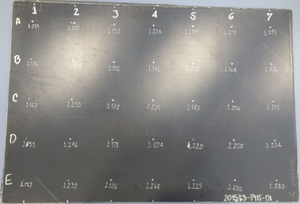

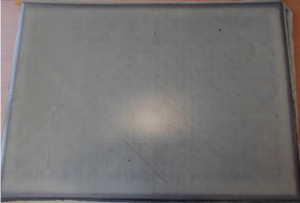

Figura 6. . Izq. Imagen de un panel tras la inspección dimensional. Dcha., panel con protección de lámina de cobre y capa de pintura.

Los paneles descritos en esta primera etapa son representativos de los materiales que intervienen en la construcción del ala (material compuesto y protección).

3.3 Resultado de los paneles

Los resultados dimensionales y de ultrasonidos de los paneles muestran una homogeneidad en el proceso de fabricación. En la tabla 2 se recogen los resultados dimensionales y en la figura 7 se muestra el resultado de NDT de uno de los paneles, a modo de ejemplo.

Tabla 2. Resultados dimensionales
Panel ID Espesor teórico (mm) Espesor real (mm) Resultado NDT
T1 2 2,1 <6dB
T2 2 2,2 <6dB
T3 2 2,2 <6dB
T4 2 2,5 <6dB
T5 1 1,1 <6dB
T6 1 1,2 <6dB


Menendez et al 2018a-image12-c.jpeg

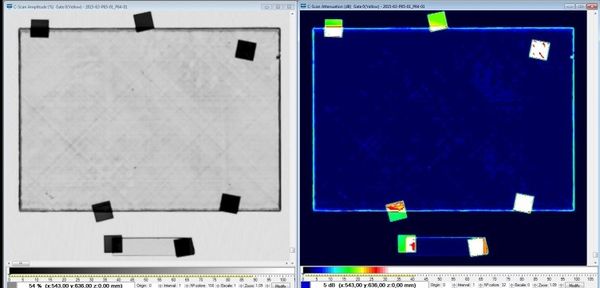

Figura 7. Resultado de NDT de uno de los paneles. Izq, registro de amplitud del panel. Dcha, registro de atenuación en dB.

4 Ensayo

4.1 Parámetros de ensayo y protocolo

Los paneles definidos en tabla 1 se han ensayado a diferentes niveles de energía según la zona de rayos.

El revestimiento de ala objeto del estudio se encuentra en zona 2A y 3 de rayos; aunque se han realizado ensayos de zona 1A en los paneles de mayor espesor.

En la tabla 3 se definen los parámetros de cada ensayo según la zona.

Tabla 3. Parámetros de los ensayos
Zona Forma de onda Pico de corriente (kA)
1A A+B+C* 200
2A D+B+C* 100
3 A/5+B+C* 40


La definición de los componentes A, B, C* y D se encuentra en la norma ED-84 [4]

En la tabla 4 se resumen los ensayos realizados en cada Panel.

Tabla 4. Protocolo de ensayos
Panel ID 1A 2A 3
T1 X X X
T2 X X
T3 X X X
T4 X X
T5 X X
T6 X X X


4.2 Resultados

Los ensayos se han realizado en un laboratorio calificado y los parámetros que se monitorizan durante el ensayo son los de las formas de onda (pico de corriente, carga transferida, voltaje y tiempo) y la temperatura máxima alcanzada en la cara interna del panel con una cámara termográfica.

Fidamc realizó las inspecciones por ultrasonidos de los daños obtenidos en los paneles, para determinar el mapa de delaminación, el área y la profundidad de la misma.

En las figuras 8 y 9 se pueden ver los daños obtenidos en los paneles T1 y T3 que representan el espesor teórico de 2 mm, con y sin metalización.

Menendez et al 2018a-image13.png
Menendez et al 2018a-image14.png

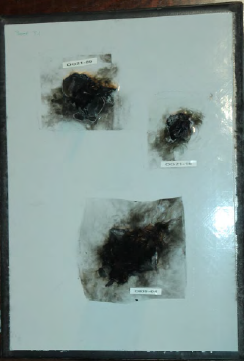

Figura 8. Resultados en Panel T1 sin protección.

En el caso de paneles sin material de protección contra impacto de rayo se puede observar como para impactos de niveles de zona 1A y 2A el panel se perfora lo que dificulta su inspección a ultrasonidos.

En la figura 9 se puede comprobar la mejora de utilizar un material de protección contra impacto de rayo. Para la misma configuración de panel apenas se obtienen daños en la cara interior del panel.

Menendez et al 2018a-image15.png
Menendez et al 2018a-image16.png

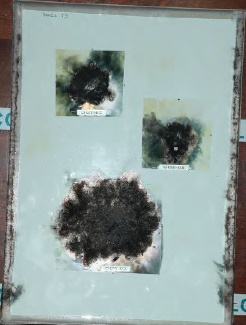

Figura 9. Resultados en Panel T3 con protección.

En las figuras 10, 11, 12 y 13 se pueden observar los resultados de las inspecciones de ultrasonidos y las temperaturas máximas alcanzadas en los impactos de nivel zona 2A en los paneles T1 y T3.

Menendez et al 2018a-image17.png
Menendez et al 2018a-image18.png
Figura 10. NDT panel T1 sin protección – zona 2A.

Como se ha comentado la inspección en un panel sin protección resulta complicada debido al gran daño obtenido, que suele ser pasante para espesores por debajo de 2 mm.

Menendez et al 2018a-image19.jpeg

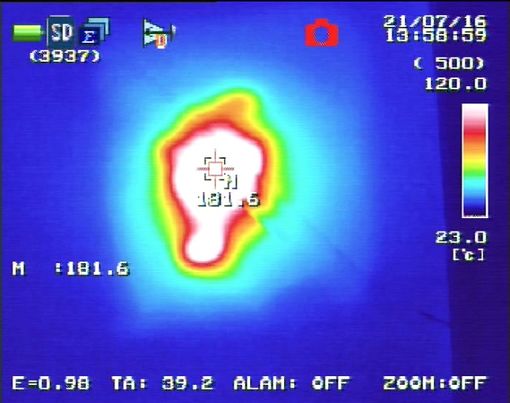

Figura 11. Tmax panel T1 sin protección – zona 2A.
Menendez et al 2018a-image20.png Menendez et al 2018a-image21.png
Figura 12. NDT panel T3 con protección – zona 2A.
Menendez et al 2018a-image22.png

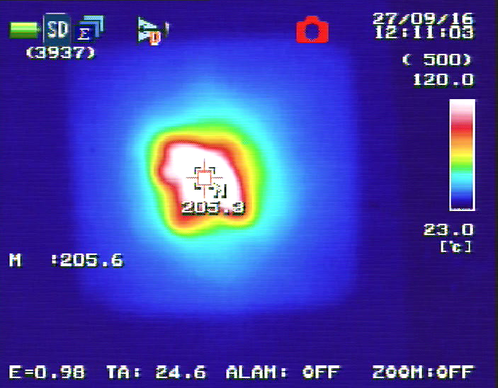

Figura 13. Tmax panel T3 con protección – zona 2A.

4.3 Comparativa

Se han comparado los resultados en los paneles ensayados a un nivel de zona 2A de rayos, con y sin lámina de cobre expandido, con los obtenidos en paneles con similar configuración y matrices de resina termoestable; ampliamente utilizados en la fabricación de componentes aeronáuticos.

Para los paneles sin protección:

  • Las temperaturas máximas obtenidas en la cara interior son del mismo orden. Alrededor de 180ºC.
  • El área dañada obtenida es del mismo orden ± 10%.

Para paneles con protección:

  • Las temperaturas máximas obtenidas en la cara interior son algo superiores, del orden de 200ºC frente a máximas de 175ºC con matrices de resina termoestable.
  • El área dañada obtenida es entre un 20% - 40% menor a la obtenida en materiales termoestables, la variación depende de los materiales comparados (tipo de resina, y tipo de cinta o tejido de carbono). Se observa por otro lado que el espesor dañado es mayor llegando a un 80% frente a un 70% en termoestables, lo que corresponde con la diferencia de temperaturas alcanzadas.

5 Conclusiones

Las conclusiones más relevantes que se deducen del estudio son las siguientes:

  • La introducción de matrices de resinas termoplásticas en materiales con refuerzo de fibra de carbono para la fabricación de un revestimiento de ala en zona 2A (sin combustible), objeto de este estudio, no modifica representativamente su comportamiento a impacto de rayo. Los daños estructurales esperados son del mismo orden o incluso menores que los obtenidos en componentes similares fabricados con matrices termoestables.
  • El efecto del envejecimiento es negligible. Hecho que era de esperar, ya que las resinas termoplásticas tienen mejor comportamiento a temperatura y absorción de humedad.
  • En el caso de utilizar una matriz termoplástica en un material estructural para un revestimiento de un tanque de combustible habría que realizar ensayos específicos a diferentes espesores de laminado para determinar el mínimo espesor para el que un impacto directo de rayo con un nivel de zona 2A no produzca una fuente de ignición en un revestimiento de tanque.

6 Agradecimientos

Agradecer a la Unión Europea con su programa Horizon 2020, el interés mostrado en la memoria presentada por el consorcio y en la aprobación de la misma, que nos ha brindado la posibilidad de realizar este estudio sobre el comportamiento de nuevos materiales a impacto de rayo y la integración de los medios de protección en los actuales procesos de fabricación aeronáuticos.

Este Proyecto ha recibido financiación del programa de investigación e innovación Horizon 2020 de la Unión Europea en el marco del Clean Sky 2.

7 Referencias

[1] F.A. Fisher, J. Anderson Plumer, R.A. Perala. Lightning Protection of aircrafts, Chapter 6 and 18, (2004)

[2] Eurocae. Aircraft Lightning Zoning, ED-91 (July 1998)

[3] Aecma. Aerospace series. Fibre reinforced plastic Determination of the effect of the exposure to humid atmosphere on physical and mechanical characteristics. EN2823 (November 1998)

[4] Eurocae. Aircraft Lightning Environment and related test waveforms, ED-87 (September 1997)
