1 Introducción

El refuerzo de resinas con partículas es un campo de gran interés con objeto de mejorar las propiedades mecánicas de las matrices utilizadas en distintas aplicaciones.

Partículas como por ejemplo el óxido de grafeno (GO) se utilizan como refuerzo en matrices poliméricas para formar nanocomposites con resultados prometedores. Diferentes autores han estudiado la variación de las propiedades mecánicas de estos compuestos utilizando diferentes tipos de GO [1-4].

Una importante línea de trabajo en la actualidad se centra en determinar la proporción óptima de refuerzo con objeto de mejorar las propiedades mecánicas [5-8]

La utilización de partículas con relaciones de aspecto muy pequeñas hace que las técnicas clásicas de modelización por elementos finitos tengan un límite por las limitaciones geométricas de los elementos utilizados.

En este trabajo se estudió el comportamiento mecánico de una resina epoxi reforzada con partículas mediante cálculo por elementos finitos. Se han modelizado compuestos con diferentes contenidos de partículas y diferentes geometrías de dichas partículas.

Por otra parte, se llevó a cabo un programa experimental de manera paralela en el que se observó que la adición de desgasificantes y reductores de tensión superficial en la fabricación de las probetas tenía un efecto apreciable sobre las propiedades de las probetas ensayadas. Debido a esto se estudió también la influencia de la porosidad sobre el módulo elástico aparente de las resinas. Este estudio puede permitir, junto con otras técnicas analíticas, estimar el contenido en porosidad de las probetas.

Todos los modelos de elementos finitos desarrollados en este estudio se llevaron a acabo con un programa de cálculo por elementos finitos ANSYS®.

En primer lugar se prepararon modelos de resina reforzados con partículas con distintas relaciones de aspecto. Estas partículas, con forma de paralelepípedo se distribuyeron aleatoriamente en el interior de la matriz con sus caras principales paralelas. Estos estudios se realizaron para distintas fracciones volumétricas de refuerzo.

Posteriormente se estudió la influencia de la porosidad sobre el módulo elástico aparente de las resinas.

2 Materiales

En la tabla 1 se muestran las propiedades mecánicas de los materiales individuales utilizados en la modelización por elementos finitos.

Tabla 1. Materiales modelizados
Propiedad Valor
Densidad de la resina (g/cm3) 1,1
Densidad de las partículas (g/cm3) 2,2
Módulo elástico de la resina (MPa) 2.144
Módulo elástico de las partículas (GPa) 1.050


3 Modelos de Elementos Finitos

3.1 Efecto de la geometría de las partículas

Con objeto de estudiar la influencia del espesor de las partículas en el efecto reforzante, se prepararon modelos 3D. Se definió la relación de aspecto k como el espesor de la partícula dividido por el área de la misma:

(1)


En primer lugar se prepararon modelos de resina reforzados con partículas con distintas relaciones de aspecto (diferentes relaciones espesor/superficie). Estas partículas, con forma de paralelepípedo se distribuyeron mediante una función aleatoria en el interior de la matriz con sus caras principales paralelas y orientadas en la dirección de la solicitación para obtener el mayor efecto reforzante.

En estos modelos se aplicó una deformación lineal y se calculó el módulo elástico aparente. En las figuras 1 y 2 se muestran dos de los modelos analizados.

Estos estudios se realizaron para distintas fracciones volumétricas de refuerzo. En la tabla 2 se muestran los resultados obtenidos.

Bonhomme et al 2018a-image5.png

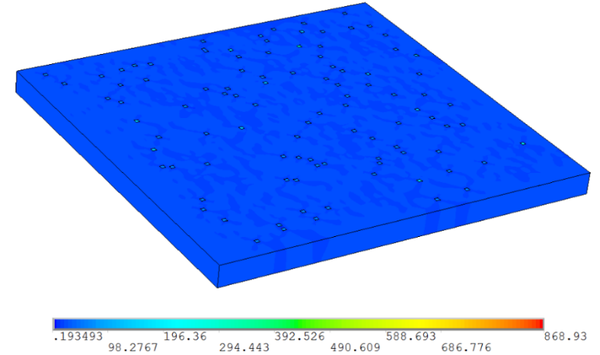

Figura 1. Tensiones de Von Mises para 3% en peso de partículas con geometría k=0,5.
Bonhomme et al 2018a-image6.png

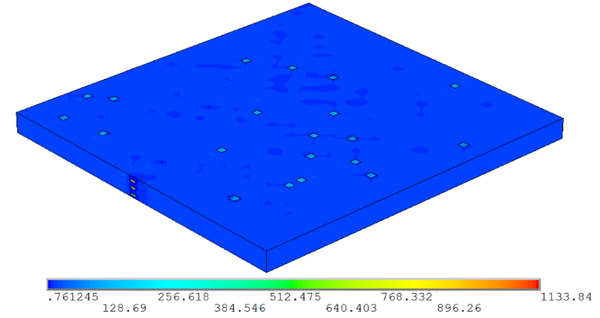

Figura 2. Tensiones de Von Mises para 3% en peso de partículas con geometría k=0,125.

Como se puede ver en la tabla 2, a medida que disminuye la relación de aspecto de las partículas, su efecto rigidizador se incrementa. La técnica de modelización por elementos finitos mediante elementos brick tiene un límite, como se comentó anteriormente, por las limitaciones geométricas de dichos elementos.

En la figura 3 se pueden ver los resultados obtenidos anteriormente representados de forma gráfica.

Tabla 2. Módulo elástico de los distintos modelos en función de la fracción en peso y la geometría de las partículas
Módulo elástico (MPa)
Fracción en peso de partículas k=0,5 k=0,25 k=0,125 k=0,0625
0,0% 2144,0 2144,0 2144,0 2144,0
0,5% 2167,7 2168,5 2178,7 2201,5
1,0% 2192,7 2191,5 2214,5 2267,2
2,0% 2243,2 2245,5 2289,5 2387,0
3,0% 2299,0 2294,0 2377,0 2530,2
Bonhomme et al 2018a-image8.png

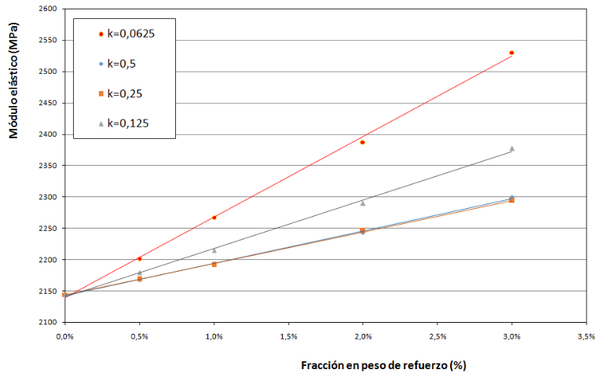

Figura 3. Módulo elástico de las resinas para distintos factores geométricos k y distintas fracciones en peso de partículas reforzantes.

3.2 Efecto de la porosidad.

En el programa experimental desarrollado paralelamente a este estudio se observó que la adición de desgasificantes y reductores de tensión superficial en la fabricación de probetas tenía un efecto apreciable sobre las propiedades mecánicas finales del compuesto.

Debido a esto se estudió también con modelos de elementos finitos la influencia de la porosidad sobre las propiedades mecánicas de las resinas.

Este estudio se llevó a cabo con una resina epoxi de módulo elástico E=3.176 MPa.

Para estudiar este efecto se prepararon modelos de elementos finitos 3D en los que se introdujeron huecos mediante una función aleatoria simulando la porosidad del material con distintas fracciones volumétricas. Posteriormente se aplicó una deformación al modelo y se calculó el módulo elástico aparente.

Inicialmente se realizaron modelos con distintos tamaños de elemento con objeto de estudiar la influencia del tamaño en los resultados finales. En las figuras 3 y 4 se muestran imágenes de estos modelos para tamaños de poro de 0,296 mm3 y 0,125 mm3.

Bonhomme et al 2018a-image9.png

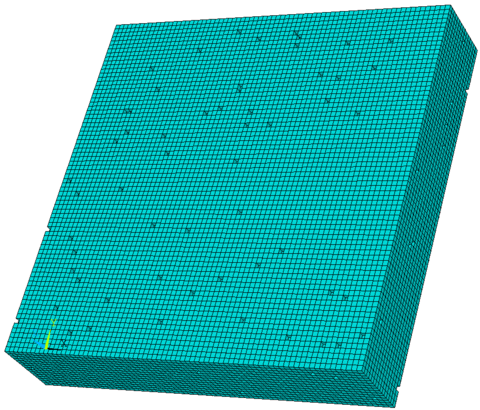

Figura 3. Modelo de la resina con huecos de tamaño 0,296 mm3.
Bonhomme et al 2018a-image10.png

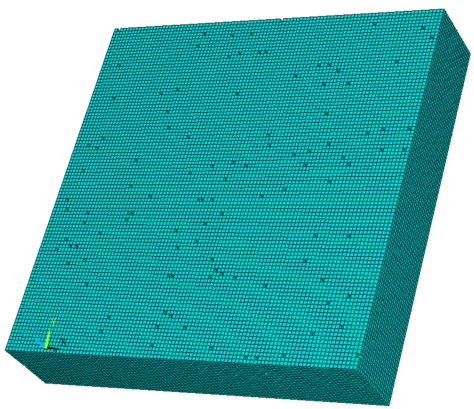

Figura 4. Modelo de la resina con huecos de tamaño 0,125 mm3.

Con este primer estudio se comprobó que para fracciones volumétricas de poros equivalentes, el distinto tamaño de los poros prácticamente no tenía ninguna influencia sobre el módulo elástico aparente.

Seguidamente se prepararon modelos con distintas fracciones volumétricas de poros para ver su influencia sobre los resultados finales.

En la figura 5 se muestra uno de los modelos de elementos finitos. En la figura 6 se muestra la relación ente el módulo elástico aparente y la fracción volumétrica de poros. Como se puede observar, esta relación es lineal.

Bonhomme et al 2018a-image11.png

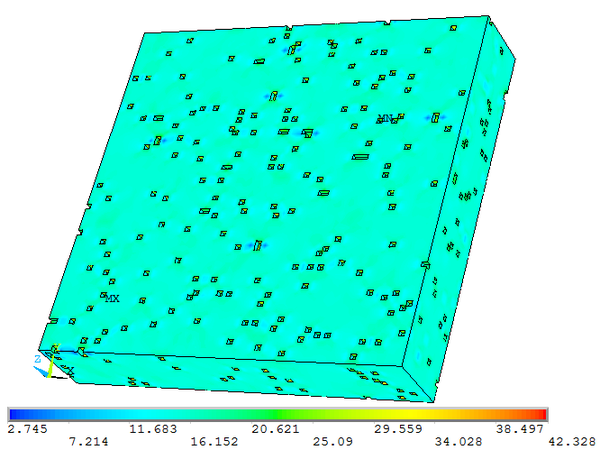

Figura 5. Tensiones de Von Mises. Modelo con fracción volumétrica de poros 3%.
Bonhomme et al 2018a-image12.png

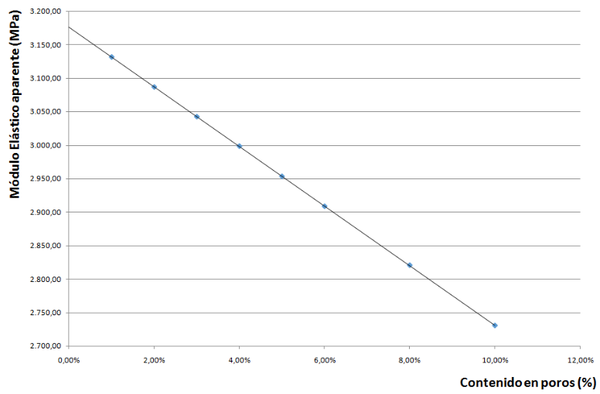

Figura 6. Módulo elástico en función de la fracción volumétrica de poros.

4 Conclusiones

En este trabajo se estudió el comportamiento mecánico de una resina epoxi reforzada con partículas mediante cálculo numérico por elementos finitos.

En los estudios realizados se ha observado que a media que disminuye la relación entre el espesor y el área de la partícula el efecto rigidizador de las partículas es más efectivo. Este efecto es independiente de la fracción volumétrica de refuerzo.

Se observó también que el aumento del módulo elástico es prácticamente lineal respecto a la fracción volumétrica de partículas de refuerzo.

En ensayos experimentales se observó que la adición de desgasificantes y reductores de tensión superficial en la fabricación de las probetas tenía un efecto apreciable sobre las propiedades mecánicas finales.

Los estudios de la influencia de la porosidad sobre el módulo elástico aparente demostraron una relación lineal con la fracción volumétrica de poros.
